    Achromatic Lenses

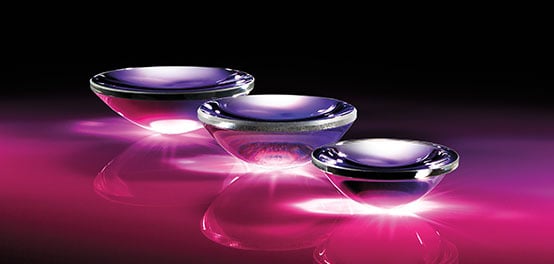

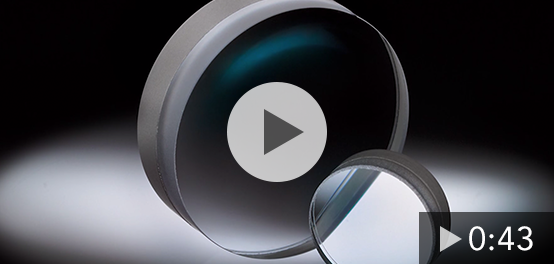

    Achromatic Lens는 색수차를 최소화하거나 아예 제거하는 데 사용됩니다. Achromatic 디자인은 또한 구면수차 최소화에도 도움이 됩니다. Achromatic Lens는 fluorescence microscopy, image relay, 검사 또는 spectroscopy를 포함한 다양한 용도에 아주 적합합니다. Achromatic Lens는 종종 두 개의 요소를 접합하거나 하나의 하우징에 장착하는 식으로 설계되기도 하며 동급 singlet lens에 비해 spot size가 작습니다.

    Edmund Optics는 매우 다양한 Achromatic Lens를 공급합니다. UV-VIS, MgF2, VIS 0°, VIS-NIR, NIR II 또는 SWIR을 포함해 UV, VIS 또는 IR 스펙트럼을 위한 여러 가지 AR 코팅 옵션을 이용할 수 있습니다. 또한, UV 또는 IR용으로 특별 설계된 Achromatic Lens를 이용할 수 있는데 이 렌즈는 동일하거나 비슷한 파장 범위에 맞춰 코팅된 일반적인 Achromatic Lens에 비해 보다 우수한 성능을 제공합니다. Achromatic Lens의 색상보정 기능과 Asphere의 우수한 구면수차 보정 능력을 결합한 Aspherized Achromatic Lens도 공급합니다. 1:1 conjugate ratio 또는 높은 도수의 배율이 필요한 용도에는 Triplet Achromatic Lens를 사용할 수 있습니다.

    MgF<sub>2</sub> Coated Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    MgF2 Coated Achromatic Lenses
    • 0°의 입사각을 위해 설계됨
    • 400 - 700nm에서 표면당 1.75% 미만의 반사율을 보임
    • VIS 0° 및 VIS-NIR 코팅 처리된 Achromat 역시 이용 가능
    • 식각된 C-Mount 하우징에 사전 장착된 버전 또한 이용 가능
    Mounted MgF<sub>2</sub> Coated Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기
    신제품
    ×

    Mounted MgF2 Coated Achromatic Lenses
    • C-Mount 하우징에 사전 장착된 구조
    • 광학 시스템과의 결합을 간소화함
    • 400 - 700nm에서 표면당 1.75% 미만의 반사율
    • 비마운트형 버전 또한 이용 가능
    VIS 0° Coated Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    VIS 0° Coated Achromatic Lenses
    • 0°의 입사각을 위한 디자인
    • 425 - 675nm에서 표면당 0.4% 미만의 반사율
    • MgF2 및 VIS-NIR 코팅 처리된 Achromat 역시 이용 가능
    VIS-NIR Coated Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    VIS-NIR Coated Achromatic Lenses
    • 0도의 입사각을 위한 디자인
    • 880nm에 0.25%보다도 낮은 반사율
    • MgF2 및 VIS 0° 코팅 처리된 Achromat 역시 이용 가능
    Near-IR (NIR) Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Near-IR (NIR) Achromatic Lenses
    • NIR 파장 영역(750-1100nm)​에서 Resolution은 향상하고 Spot 사이즈는 축소하도록 설계
    • 최대 2μm의 단색 광원으로 인한 구면 수차 감소
    • 750–1550nm 영역에서 1% 미만의 반사율을 제공하는 광대역 AR 코팅
    Near-UV (NUV) Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Near-UV (NUV) Achromatic Lenses
    • 345 - 700nm 구간에서 뛰어난 투과율
    • NUV LED 및 Mercury 램프와 사용하기 적합
    • 저렴한 가격, 접합식 디자인
    YAG-BBAR Coated Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    YAG-BBAR Coated Achromatic Lenses
    • 532nm 및 1064nm에서 0.25% 미만의 절대 반사율을 갖도록 최적화됨
    • 500 - 1100nm 대역에서 우수한 투과
    • Air-Spaced Focusing Doublets를 대체할 저렴한 렌즈
    MgF<sub>2</sub> Coated Negative Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    MgF2 Coated Negative Achromatic Lenses
    Broadband AR Coated Negative Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Broadband AR Coated Negative Achromatic Lenses
    Aspherized Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Aspherized Achromatic Lenses
    • 저 비용, 색교정된 비구면
    • Standard Achromatic 렌즈 보다 뛰어난 색 교정
    • 가공된 비구면과 동급의 구면 수차 보정
    Large Precision Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Large Precision Achromatic Lenses
    • 접합 또는 공기층 디자인으로 제공
    • 마운트된 버전으로 통합이 용이함
    • MgF2 Anti-Reflection 코팅 특징
    Hastings Triplet Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Hastings Triplet Achromatic Lenses
    • 독특한 3-Element 디자인
    • MgF2 코팅 처리됨
    • Steinheil Triplet Achromatic Lenses 역시 이용 가능
    Steinheil Triplet Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Steinheil Triplet Achromatic Lenses
    UV-to-NIR Corrected Triplet Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    UV-to-NIR Corrected Triplet Lenses
    • Calcium Fluoride와 UV fused silica로 구성
    • 193nm 에서 1000nm의 광대역 색 보정 디자인
    • 형광(Fluorescence)와 분광(Spectroscopy) 용도에 적합
    C-Mount Achromatic Pairs
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    C-Mount Achromatic Pairs
    • Imaging 용도에서의 손쉬운 결합을 위한 C-Mount
    • 내장형 Iris로 Light Throughput 제어 능력 증가
    • Relay 또는 Projection 용도에 적합
    Mounted Achromatic Lens Pairs
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Mounted Achromatic Lens Pairs
    • 15mm 및 30mm 직경 옵션
    • AR 코팅 처리된 렌즈
    • Mounted Achromatic Pairs Kit 이용 가능
    Plastic Hybrid Aspheric Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Plastic Hybrid Aspheric Lenses
    • Color-Corrected Plastic Aspheric Lenses
    • Diffractive Surface가 색수차를 최소화
    • 저렴한 몰딩 디자인
    Germanium Infrared (IR) Hybrid Aspheric Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Germanium Infrared (IR) Hybrid Aspheric Lenses
    • 3–5μm 범위에서 색보정
    • Near Diffraction Limited 포커싱 성능
    • 전체 Prescription Data 이용 가능
    Precision Aspherized Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Precision Aspherized Achromatic Lenses
    • 색상이 보정된 All Glass Asphere
    • 낮은 f/# 설계
    • 영상 및 생명 공학 용도로 적합
    Achromatic Lens Kits
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Achromatic Lens Kits
    • 12.5mm와 25mm 직경 렌즈 kit 이용가능
    • MgF2, VIS 0°, VIS-NIR 코팅 옵션
    • Tube 및 Optical Cage System과 기계적 호환
    Mounted Near-IR (NIR) Achromatic Lens Pairs
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Mounted Near-IR (NIR) Achromatic Lens Pairs
    • NIR 용도로 디자인된 30mm 지름 패키지
    • 다양한 확대 비율로 최적화
    • OEM 용도로 결합에 적합
    • 750-1550nm 를위한 NIR II 코팅
    Mounted Achromatic Lens Pairs Kits
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Mounted Achromatic Lens Pairs Kits
    • 각각의 Kit은 8개의 Mounted Achromatic Pairs 포함
    • System Prototyping에 적합
    Infrared (IR) Achromatic Lenses
    TECHSPEC® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

    Infrared (IR) Achromatic Lenses
    • 3-5μm 또는 8-12μm 대역에서 색보정
    • Diffraction-Limited와 같은 초점
    • 전체 Prescription 정보 제공 가능
