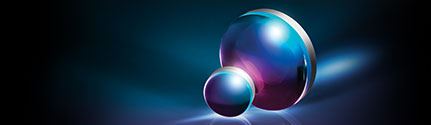

    Double-Convex Lenses

    Double-Convex Lens는 image relay용 및 close conjugate에서의 피사체 이미지 처리용으로 사용됩니다. Double Convex Lens는 positive focal length를 갖고 있고 반지름이 같은 2개의 볼록면으로 되어 있습니다. Conjugate ratio가 증가함에 따라 Aberration이 증가합니다. DCX Lens는 다양한 산업 또는 용도에서 사용됩니다.

    Edmund Optics는 UV, VIS 또는 IR 범위에서 성능을 극대화하기 위한 다양한 substrate 또는 AR 코팅 옵션이 적용된 광범위한 Double-Convex Lens를 공급합니다. AR 코팅에는 UV-AR, UV-VIS, MgF2, VIS 0°, VIS-NIR, NIR I 또는 NIR II가 포함됩니다. UV 또는 IR 스펙트럼에서의 성능 향상을 위해 UV Fused Silica 또는 Calcium Fluoride (CaF2) substrate을 이용할 수도 있습니다. UF Fused Silica Double Convex Lens는 UV 조명을 활용하는 밀착되어 있는 이미징 시스템에 매우 적합합니다. Calcium Fluoride (CaF2)는 350nm - 7μm 사이의 광범위한 투과 범위를 제공합니다. Edmund Optics의 Double-Convex Lens는 다양한 diameter 또는 focal length로 사용할 수 있습니다.


    Uncoated Double-Convex (DCX) Lenses
    • 350-2200nm의 파장 범위
    • Diameter 및 Centration의 정밀한 허용오차로 OEM 결합이 수월함
    • 다양한 유형의 지름, 초점 길이 및 코팅
    • Anti-Reflection 코팅 옵션: MgF2, VIS 0°, VIS-NIR, NIR I, NIR II, VIS-EXT, YAG-BBAR

    MgF2 Coated Double-Convex (DCX) Lenses

    VIS 0° Coated Double-Convex (DCX) Lenses

    NIR I Coated Double-Convex (DCX) Lenses

    NIR II Coated Double-Convex (DCX) Lenses

    VIS-EXT Coated Double-Convex (DCX) Lenses

    VIS-NIR Coated Double-Convex (DCX) Lenses
    • AR 코팅으로 400-1000nm 파장대역에서 각 면마다 1.25%보다 낮은 반사
    • AR 코팅으로880nm에서 한표면당 0.25%보다 낮은 반사률
    • 0도의 입사각을 위한 디자인
    • Anti-Reflection 코팅 옵션: uncoatedMgF2, VIS 0°, NIR I, NIR II, VIS-EXT, YAG-BBAR

    YAG-BBAR Coated Double-Convex (DCX) Lenses
    • 532nm 및 1064nm 모두에서 R<0.25%으로 최적화됨
    • AR 코팅 처리로 500 - 1100nm에서 표면당 1.0% 미만의 반사율 제공
    • 0°의 입사각을 위한 디자인
    • Anti-Reflection 코팅 옵션: uncoated, MgF2, VIS 0°, VIS-NIR, NIR I, NIR II, VIS-EXT

    UV Fused Silica Double-Convex (DCX) Lenses
    • 이미징 어플리케이션을 위한 Positive Focal Length
    • 200 - 2200nm의 파장 범위
    • 다양한 AR 코팅 옵션 이용 가능

    Plano-Convex (PCX) and Simple Lens Kits
    • Simple Lens Kit는 PCX, DCX, PCV 및 DCV 렌즈 포함
    • 12.5mm와 25mm 지름의 렌즈는 Kit로 이용 가능
    • 비코팅 및 BBAR 코팅 옵션

    N-K5 Lenses
    • N-K5 Substrate
    • 다양한 Anti-Reflection (AR) 코팅
    • PCX 및 DCX 옵션 이용 가능

    Calcium Fluoride Double-Convex (DCX) Lenses
    • 350nm-7μm에서의 90% 보다도 높은 투과율
    • 낮은 굴절률
