광학 부품의 맞춤 제작 - 프로토타입부터대량 생산까지

Edmund Optics®의 제조 역량: We Make It

당사는 프로토타입부터 대량 생산에 이르기까지 다양한 서비스를 고객에게 제공하며, 고객이 원하는 제품 사양, 타임라인 및 예산을 고려해 비용 효율적인 솔루션을 만들어내는 데 특화된 기업입니다. 설계부터 제작까지 아우르는 custom 부품, 디자인의 최적화를 위한 전문 어플리케이션 엔지니어링, 혹은 고객에게 제공되는 제품의 기능적 요건에 완전히 맞춘 custom 디자인을 요구할지라도, 광학적 난제를 위한 이상적인 솔루션을 당사 엔지니어들이 찾아 드릴 수 있습니다. Edmund Optics®는 제품 및 절차상의 품질 확보를 위해 매 순간 최선을 다합니다.

  더 알아보기

숫자로 보는 제조 현황:

6곳
글로벌 제조 단지
2,000,000개
연간 광학 부품 생산량
170,000개
연간 광학 어셈블리 생산량

제조 역량

디자인부터 프로토타입 및 생산에 이르기까지, 매년 2백만 개가 넘는 광학 부품을 Edmund Optics®에서 생산합니다.

Spherical Lenses

Edmund Optics®는 미국 뉴저지주 배링턴, 일본 및 싱가포르에 본거지를 둔 최첨단 제조 단지 내에서 단일, 이중, 삼중 렌즈를 포함한 기성 및 맞춤형 정밀 구면 렌즈를 제조합니다.

더 알아보기
Spherical Lens Manufacturing Specifications
  Commercial Precision High Precision
Diameter 4 – 200mm 4 – 200mm 4 – 200mm
Diameter Tolerance +0/-0.100mm +0/-0.025mm +0/-0.010mm
Thickness ±0.100mm ±0.050mm ±0.010mm
Sag Height ±0.050mm ±0.025mm ±0.010mm
Clear Aperture 80% 90% 90%
Radius ±0.3% ±0.1% Fix to Test Plate
Power (P - V) 3.0λ 1.5λ λ/2
Irregularity (P - V) 1.0λ λ/4 λ/20
Centering (Beam Deviation) 3 arcmin 1 arcmin 0.5 arcmin
Bevel (Face width @45 degrees) <1.0mm <0.5mm <0.25mm
Surface Quality 80-50 40-20 10-5

Aspheric Lenses

Edmund Optics®는 비구면 렌즈 제작에 있어서 업계의 인정을 받는 선두 기업으로서 대량 생산을 위해 24시간 제조 시설 가동으로 매달 수천 개의 정밀 비구면 렌즈를 생산해냅니다.

더 알아보기
Aspheric Manufacturing Capabilities
  Commercial Precision High Precision
Diameter 10 – 150mm 10 – 150mm 10 – 150mm
Diameter Tolerance +0/-0.100mm +0/-0.025 +0/-0.010
Asphere Figure Error (P - V) 3μm 1μm <0.06μm*
Vertex Radius (Asphere) ±0.5% ±0.1% ±0.05%
Sag 25mm max 25mm max 25mm max
Typical Slope Error 1μm per 1mm window 0.35μm per 1mm window 0.15μm per 1mm window
Centering (Beam Deviation) 3 arcmin 1 arcmin 0.5 arcmin
Center Thickness Tolerance ±0.100mm ±0.050mm ±0.010mm
Surface Quality (Scratch Dig) 80–50 40–20 10–5
Aspheric Surface Metrology Profilometry (2D) Profilometry (2D & 3D) Interferometry
* 632.8nm에서 1/10th wave, 디자인 및/또는 계측 기술에 의해 제한됨

Optical Prisms

Edmund Optics®는 이미지의 변위 혹은 회전, 빔의 조정, 역반사 및 분산에 필요한 가장 까다로운 요건들을 충족하기 위해 기성 및 맞춤형 광학 프리즘을 제작하는 최고의 광학 제조 기업입니다.

더 알아보기
Prism Manufacturing Capabilities
  Commercial Precision High Precision
Dimensions 2 – 200mm 2 – 150mm 2 – 75mm
Dimensional Tolerance +0/-0.1mm +0/-0.025mm +0/-0.01mm
V-Height ±0.25mm ±0.1mm ±0.03mm
Irregularity 1.0λ λ/4 λ/20
Prism Physical Angle Tolerance 3 arcmin ±30 arcsec 45º & 90º ±0.5 arcsec
Penta Prism Deviation 5 arcmin 3 arcmin 0.5 arcsec
Bevel Tolerance (Face Width @ 45°) ±0.2mm ±0.1mm ±0.05mm
Surface Quality (Scratch Dig) 80-50 40-20 10-5
Bonded Prism Assembly Beam Deviation 5 arcmin 3 arcmin 0.5 arcmin

Optical Coatings

Edmund Optics®에서는 광대역 AR, v-coat, 편광, 금속 코팅을 비롯해 UV, VIS, IR 스펙트럼 범주에서 작동하는 광학 부품을 위해 협폭의 bandpass를 포함한 매우 다양한 종류의 단층 혹은 다중 코팅을 제공합니다.

더 알아보기
General Coating Capabilities
Dimensions (Diameter or Square) 2 – 1000mm
Substrates All borosilicate glass types, fused silica, calcium fluoride, silicon, and germanium
Spectral Ranges 120nm – 20μm
Edge Steepness (T50% to OD>4) <0.5%
Spectral Edge Tolerance <1% Deviation, <0.2% Special Cases
Blocking >OD 7, measured*
Neutral Density Tolerance OD ±5%
Center Wavelength CWL ±1nm
Bandpass Filter Bandwidth 1nm - Broadband
SWP, LWP Pass Bandwidth 60 - 1580nm
Transmission >95%, Typical
Reflection 0.1 – 99.95%
Polarization (S:P) 10,000:1
Laser Damage Threshold 20 J/cm2 @ 1064nm @ 20ns pulses typical (if specified)
Number of Layers 200+
Durability MIL-PRF-13830B APP C, MIL-PARA C.3.8.4, MIL-PARA C.3.8.5, MIL-C-48497A
*Measured in the UV-visible range

Imaging Lens Assemblies

Edmund Optics®에서는 3D 모델, 데이터시트, 도면 다운로드까지 완벽 지원되는 fixed focal length lens, telecentric lens, microvideo lens를 비롯해 매우 다양한 종류의 이미징 렌즈 어셈블리를 제작합니다.

더 알아보기
Imaging Lens Specifications
  Fixed Focal Length Lenses Telecentric Measuring Lenses Fixed Magnification Lenses
Sensor Sizes Up to 43.3mm Up to 30mm Up to 90mm
Resolution Up to 29 MegaPixel Up to 5 MegaPixel Up to 12k Line Scan
Lens Mounts C-Mount, F-Mount, S-Mount, M42 C-Mount, F-Mount, M42 C-Mount, F-Mount, M42, M72
Number of Options 120+, View All Products 75+, View All Products 65+, View All Products
Modifications Available Focal Length, Housing, f/#, Coating Magnification, Housing, f/#, Inline Illumination, Working Distance Magnification Housing/td>
Custom Design Capabilities 가능, 더 알아보기

엔지니어링 서비스

에드몬드 옵틱스에서는 당사의 제조 능력을 보완하고 지원할 수 있는 다양한 서비스를 제공합니다. 당사에서 배포하는 어플리케이션 노트인 'EO에서 선호하는 글래스 타입'을 참고하시면, 프로토타이핑의 신속한 진행을 위해 EO 제조 설비 사이트에 구비된 광학 재료의 재고 목록 정보를 확인할 수 있습니다.

디자인 & 엔지니어링



세계 각국의 직원들

다국적 직원으로 이루어진 150명 이상의 엔지니어와 과학자



광대역 디자인을 위한 전문 기술

UV, VIS부터 NIR, SWIR, MWIR, LWIR까지 다룸



제조 가능성

제작이 가능한 디자인에 중점 - 포로토타입부터 대량 생산까지



전문가

이미징, 투사 및 비주얼 시스템에 탁월한 기량 선보임



유연성

규정이나 성능에 어긋나지 않으면서 최적의 사이즈 도전



광학적 분석

미광 분석과 같은 복잡한 광학적 분석에 능통

더 알아보기
Design and Engineering

품질 & 계측



계측 기술

Interferometer, Profilometer 및 Coordinate Measurement Machine (CMM)과 같은 최첨단 광학 계측 기술



이미징 분석

Effective Focal Length (EFL), Distortion, Field Curvature 및 Concentricity와 같은 옵틱 파라미터를 위한 Semi-Automated MTF Measurement Equipment와 Automated Equipment



방사 측정

미광(Stray light), 광막 글레어(Veiling Glare) 및 기타 등등



코팅 특성화

Spectrophotometry를 활용해 UV/VIS/NIR 코팅의 특성 부여



환경 테스트

진동, 습기 및 침수와 같은 환경적 시험 장비

더 알아보기
Metrology

대량 생산 & OEM



유연한 서비스

융통성 있는 대량 제작 주문 서비스



경쟁력 있는 가격

카탈로그와 맞춤 주문 제작 요건 지원을 위해 경쟁력 있는 대량 주문 할인 혜택



풍부한 지식

맞춤 주문 제작에 필요한 Configuration 및 Change 컨트롤에 숙달



매끄러운 프로세스

FAR, DFAR, Quality Assurance Provision (QAP) 및 Testing Requirement를 위한 매끄러운 흐름



규정 준수

ITAR에 등록되어 있으며 이를 준수함. DPAS 서비스 및 지원



글로벌 네트워크

전세계 곳곳에 배급망을 갖춘 글로벌 네트워크 시스템 - 고객이 선호하는 곳에서 프로젝트를 빠르고 편리하게 지원 가능

더 알아보기
Brian H OEM

2 - 3주 정도 소요되는
기성 광학 개조 서비스

  • 24시간 내에 견적 서비스 제공
  • 19,400개의 독특한 광학 제품
  • 설계 및 프로토타입부터 대량 제작까지 - EO만의 간편한 서비스
더 알아보기

글로벌 설비

Edmund Optics®는 정밀 광학 부품 및 광학 어셈블리 제조를 통해 세계 각국의 고객들에게 수백만 개 이상의 제품을 공급합니다. 기성품, 개조 광학이나 맞춤 제작과는 관계없이, 프로젝트의 특정 요건을 기반으로 한 광학 제품을 생성하는 데 필요한 전문성과 역량을 당사는 갖추고 있습니다. 헌신적이면서도 숙련된 당사의 직원들로부터 여러분의 어플리케이션에 가장 적합한 솔루션을 제공받으면서, 품질 보증팀은 최종 제품이 최상의 품질을 갖도록 보장해드립니다.



Please accept marketing-cookies to watch this video.

Edmund Optics® 본사 | 미국, New Jersey

  • 회사 본사
  • 본사는 120,000 평방피트 (11,148 m2) 부지에 20,000 평방피트 (1,858 m2) 제조 전용 단지 갖춤
  • 고정밀 optomechanical 및 imaging 어셈 블리
  • 7개의 Laminar flow 어셈블리 워크스테이션
  • 정밀 구면, 비구면 및 다이아몬드 선삭 기술력
  • ISO 9001 인증 획득 및 ITAR 규정 준수
  • 다양한 종류의 AR, 미러 및 필터 코팅 연구를 위한 코팅 실험실

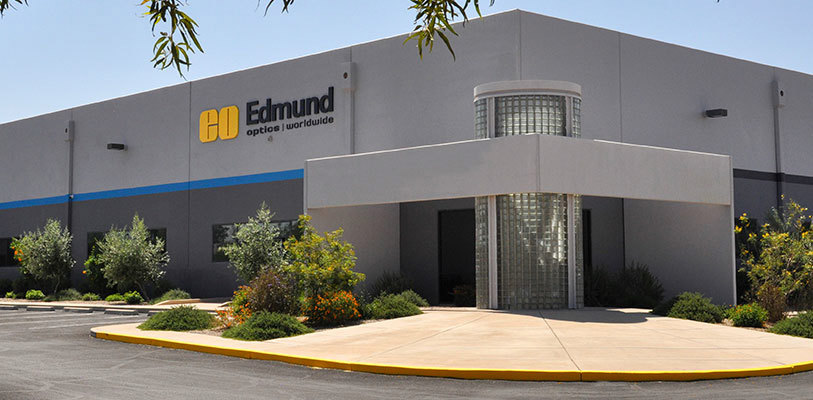

Edmund Optics® Tucson | 미국, 아리조나

  • 투산 디자인 센터는 고객에게 초점을 맞춘 어플리케이션 엔지니어링을 전문화함
  • 세일즈와 제조 분야의 협력으로 고객에게 생산성, 비용 및 성능 요건을 충족시킬 수 있는 디자인 솔루션 보장
  • UV - LWIR 파장 영역에서만 30년 이상의 디자인 경력
  • 광학 어셈블리를 영상화하고 관찰하는 광학 디자인 엔지니어링 기술에 주안점
  • EO가 디자인하고 제조하는 TECHSPEC® 부품에 대한 제품 개발
Edmund Optics Florida

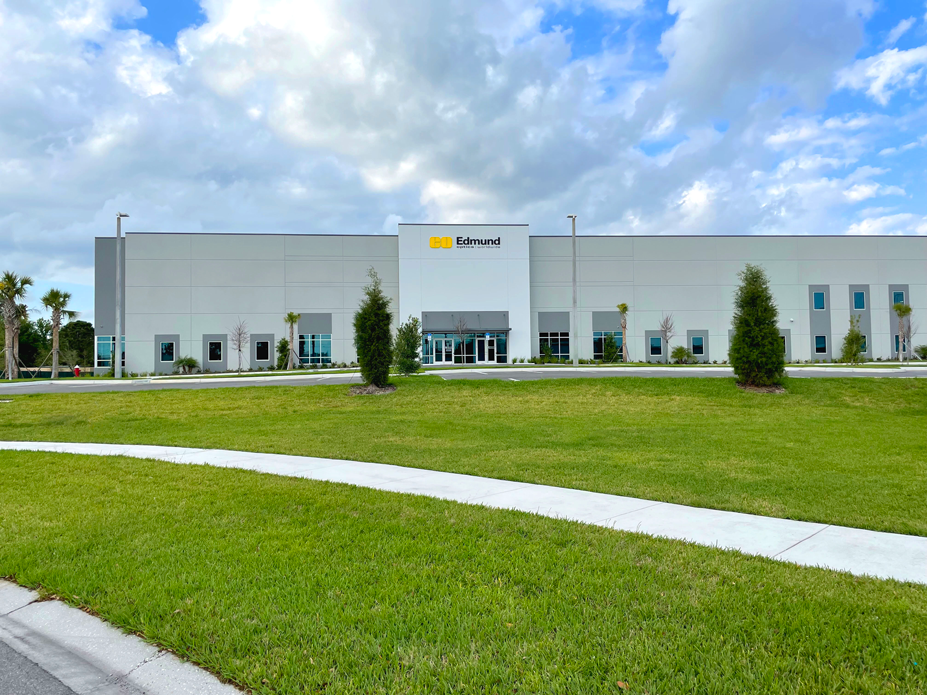

Edmund Optics® Oldsmar | Florida, USA

  • 14,000 평방피트의 제조 단지
  • 크리스털 및 글래스 제조, 연마, 측정, 레이저 손상 고임계치, DLC(diamond-like carbon) 코팅, 검사, 시험 전반에 걸친 레이저 광학 제조 공정 시 필요한 역량 보유.
더 알아보기

Edmund Optics® ITOS GmbH 마인츠 | 독일

  • 77,060 평팡피트 (660 m2)에 폴라라이저와 필터 제작을 위한 유럽식 제조 시설 기반 갖춤

Edmund Optics® Singapore Pte. Ltd. | 싱가포르

  • 제조, 코팅 및 어셈블리 공간을 위해 77,000 평방피트 (7,150 m2)로 제조 단지 확장
  • 1 arcsec 이하의 각도 허용오차를 갖는 특별 제작 프리즘 생산
  • 최첨단 기계로 가공된 비구면 셀
  • 무반사, 미러, 빔스플리터 및 필터 코팅을 위한 8개의 코팅 챔버
  • 무반사, 미러, 빔스플리터 및 필터 코팅 연구를 위한 대형 코팅 실험실
  • Interferometry 및 spectrophotometry를 포함한 현지 조립 및 시험
  • ISO 9001 인증 획득 및 ITAR 규정 준수

Edmund Optics® China | 중국, 선전

  • 16,140 평방피트 (1,500 m2) 시설
  • Class 10,000의 클린룸
  • Class 100 Laminar flow 부스
  • Optical 및 mechanical 설계, 프로토타입 및 테스트 능력
  • Optomechanical 및 imaging 어셈블리를 위한 대량 조립 능력
  • MTF 및 interferometry를 위한 현지 테스트 장비
  • EO가 디자인하고 제작하는 TECHSPEC® imaging lenses의 조립, 제조 및 제품 개발을 지원하는 현지 설계
  • ISO 9001 인증 획득

Edmund Optics® Akita Japan Factory | 일본, 아키타

  • 80,000 평방피트 (7,432 m2) 제조 단지
  • 5 - 100mm 지름의 고정밀 구면 렌즈 생산
  • 다중 레이어 및 절연성 박막 코팅을 위한 최첨단 코팅 챔버
  • 독특한 비구면 셀(cell)로 저가이면서 색상이 보정된 비구면 생산
  • Class 10,000 클린룸 및 Class 100 Laminar flow 부스
  • Interferometry 및 spectrophotometry를 포함한 현지 조립 및 시험
  • 50년 이상의 구면 렌즈 생산 경험
  • ISO 9001 인증 획득
Malaysia Office

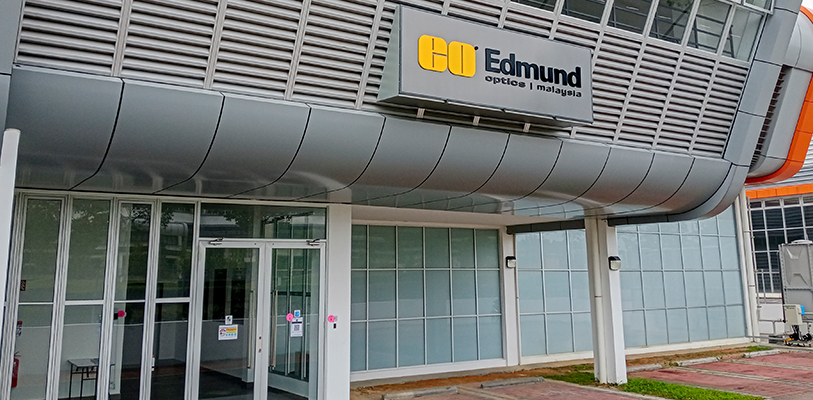

Edmund Optics® Malaysia | Gelang Patah, Malaysia

  • 16,140 평방피트(1,500 m2) 규모의 제조 단지
  • 구면 렌즈 및 프리즘의 대량 생산을 위해 싱가포르 설비 지원.
