E-Series Kinematic Optical Mounts

E-Series Kinematic Optical Mirrors Mounts는 12.5mm 또는 12.7mm에서부터 100mm 또는 101.6mm 범위의 직경 사이즈(metric 혹은 English)를 갖는 원형 광학 부품을 장착할 때 사용하기 적합하며, 비용 효율적인 솔루션을 제공합니다. M6 x 0.25(101.6TPI) 조정 나사는 정밀한 각도 조정(±3.5°)을 수행할 때 부드러운 움직임을 선사합니다. 조정 나사는 조정 노브를 통해 손으로 구동하거나, 보다 작은 외관을 위하여 탈착이 가능한 블랙 아노다이징 저산란 조정 노브를 통해 육각 키(2mm key 사이즈)로 구동할 수 있습니다. E-Series Kinematic Optical Mirrors Mounts는 탁월한 가성비로 R&D, 프로토타입 제작, OEM 시스템 통합 분야에 안성맞춤입니다.

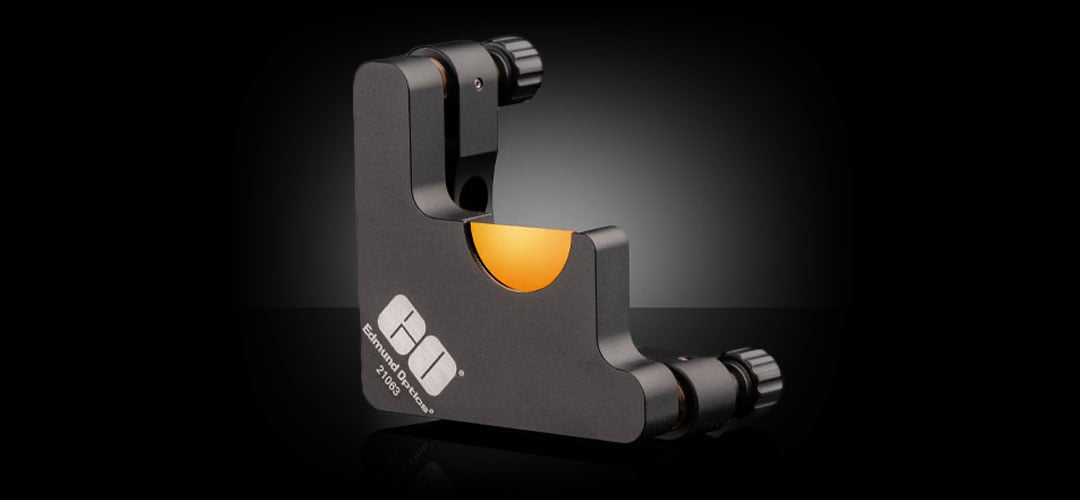

E-Series Kinematic D-Shape Optical Mirror Mounts

1" Knife-Edge Pickoff Mirror에 적합한 마운트
합리적인 가격대
M6 x 0.25(101.6 TPI) 조절 나사

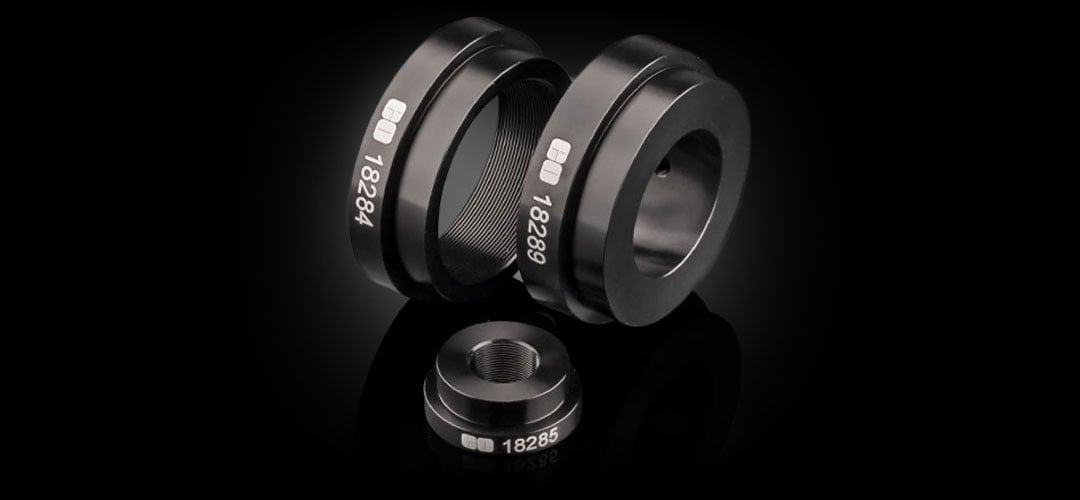

E-Series Kinematic Mount Threaded Adapters

Kinematic 또는 Fixed Mirror Mounts를 Tube Threaded Mounts에 연결시킴
S-Mount, C-Mount, T-Mount, SM05, SM1, SM2 Thread와 이용 가능
Thru-Hole 버전은 Multi-Element Tube System 부품에 이용 가능

E-Series Kinematic Optical Mirror Mounts

Top Seller

실험 및 OEM 시스템에 필수품인 마운트
합리적인 가격대
0.5”- 4.0” 직경의 버전으로 제공
M6 x 0.25 (101.6 TPI) 조절 나사

E-Series Clear Edge Kinematic Optical Mirror Mounts

120° 개방형 가장자리에 빔스플리터 및 투과형 광학부품 장착
경제적인 가격대
실험 및 OEM 시스템을 위한 필수 마운트

E-Series Adjustable Size Kinematic Optical Mounts

실험 및 OEM 시스템에 필수품인 마운트
3 - 38.1mm의 사각형 광학 부품과 호환 가능
직경이 4 - 40mm인 광학 부품과 호환 가능
M6 x 0.25(101.6 TPI) 조정 나사

호환성:

E-Series Kinematic Optical Mirror Mounts는 M4 또는 8-32 마운팅 하드웨어를 수용하도록 설계된 두 개의 카운터보어와 마운팅 홀을 비롯해 장착 기능 향상을 위한 M6 x 1.0 internal thread를 가지고 있으며, TECHSPEC^® Metric Stainless Steel Mounting Posts와 Pedestal Posts 및 기타 산업용 표준 마운팅 스타일과 직접 호환이 가능합니다.

E-Series Kinematic Optical Mirror Mounts는 기본 광축 높이가 25.4mm로서, 대형 마운트의 경우 일반적으로 12.7mm 증분으로 증가하므로 E-Series 마운트는 업계의 표준 광학 마운트 및 TECHSPEC^® Kinematic Optical Mirror Mounts와 직접 호환이 가능합니다^®. 이 밖에도 TECHSPEC^® Metric Stainless Steel Mounting Posts 및 Pedestal Posts는 25.4mm 높이의 증분으로 설계되어, 쉽고 간편한 시스템 장착 및 결합을 보장합니다.

76.2mm 및 101.6mm E-Series Kinematic Optical Mirror Mounts는 마운팅 홀로부터 25mm 오프셋된 3mm 직경의 핀홀 2개를 추가로 가지고 있어, 특히 OEM과 같은 어플리케이션에서 더욱 쉽고 정밀한 정렬을 제공합니다.

자주 묻는 질문

E-Series Kinematic Optical Mirror Mounts와 호환 가능한 광학 부품은 무엇입니까?

E-Series Kinematic Optical Mirror Mounts는 0.5", 1", 2", 3", 4” 직경의 원형 광학 부품용으로 설계되었습니다(12.5mm, 25mm, 50mm, 75mm, 100mm의 metric 직경은 광학 중심선 높이에 약간 차이가 있어도 호환이 가능합니다). Clear Edge 버전은 0.5", 1" 및 2" 직경의 버전으로 제공되며, 마운트 에지 설계로 높은 각도의 입사각(AOI)에서 빔 클리핑을 유발하지 않으므로 빔스플리터 장착에 안성맞춤입니다. 뿐만 아니라 소형 시스템 내부에 2개의 반사형 광학 부품을 밀접 장착하는 데도 이상적으로 사용할 수 있습니다. 3점식 장착 설계(three-point mounting design)는 미러 및 빔 스플리터를 장착할 때 안성맞춤입니다.

E-Series Kinematic Optical Mirror Mounts와 TECHSPEC® Kinematic Optical Mirror Mounts의 차이점은 무엇입니까?

E-Series는 에드몬드 옵틱스에서 취급하는 광범위한 키네마틱 마운트 중에서도 가성비가 뛰어난 제품으로서 과학자, 엔지니어, 학생들에게 필요한 필수 기능을 갖추고 있습니다. 다음의 표는 E-Series와 TECHSPEC^® Kinematic Mounts를 서로 비교 분석해서 보여줍니다.

E-Series 마운트는 어떠한 어플리케이션에 이상적으로 사용할 수 있습니까?

E-Series 마운트는 OEM 결합 용도로 설계되었으며, 컴팩트한 사이즈, 5가지 호환 가능한 직경, 스마트한 장착 솔루션, 탈착식 조정 노브를 특징으로 합니다. 이러한 특징을 이유로 E-Series 마운트는 교육 및 연구와 같은 응용 분야에서 벤치탑 용도를 위한 필수품이나 다름없습니다.

E-Series versus the TECHSPEC^®
Product Line	E-Series	TECHSPEC^®
Adjustment Screw Threads	101.6 TPI	100 TPI
Adjustment Knobs	Removable Adjustment Knobs	Removable Adjustment Knobs
Adjustment Screw Contact Materials	Hardened Stainless Steel	Hardened Stainless Steel
Tip-Tilt Range	±3.5°	±5°
Mounting Threads	M4, 8-32, M6x1.0	M4, 8-32
Number of Adjustment Screws	2	2 또는 3
Number of Adjustment Screws	0.5”, 1”, 2”, 3”, 4”	0.5”, 1”, 2”
Additional Features		Finger Cut Outs for Easier Optic Placement
		Copper-tipped Thread Locking Screws
