머신 비전 어플리케이션에 적합한 조명 마운트

저자: Nathan Pieters

머신 비전에서 조명의 중요성

조명은 이미징 시스템이 피사체에서 정보를 감지하고 해석하는 능력에 영향을 미치기 때문에 머신 비전 어플리케이션에서는 적절한 조명이 매우 중요합니다. 적절한 조명은 피사체와 배경 사이에 뚜렷한 콘트라스트를 만들어 시각적 형상의 선명도를 향상시키고 보다 정확한 감지 또는 측정을 가능하게 합니다. 조명이 불량하면 재현성 및 노이즈 문제가 발생할 수 있습니다. 빛번짐, 그림자 또는 흐리거나 고르지 않거나 흔들리는 조명으로 인해 이미지 노이즈를 유발하여 엣지 감지 및 측정의 일관성을 저해할 수 있습니다. 적절한 조명이 없으면 최고의 이미징 시스템이라도 제대로 작동하지 못할 수 있습니다.

에드몬드옵틱스 조명 시스템을 선택해야 하는 이유

에드몬드옵틱스는 머신 비전 조명 전용 카테고리를 따로 제공하며, 여기에는 Advanced Illumination, CCS, Effilux, Smart Vision Lights를 비롯한 다양한 형태의 조명이 포함됩니다. 머신 비전 시스템 제작자를 지원하기 위해 에드몬드옵틱스는 다양한 조명 형태에 맞는 3D 프린팅 마운트 제품군을 설계했으며, 관련 자료는 아래에서 다운로드할 수 있습니다. 아래에는 설계 과정 개요와 이러한 마운트를 이미징 시스템에서 사용하는 방법에 대한 예시가 나와 있습니다.

조명 장착 관련 초기 고려 사항

다양한 조명 형태에 맞는 특정 마운트를 설계할 때 가장 큰 요구 사항은 범용성이었습니다. 에드몬드옵틱스는 자사에서 제공하는 대부분의 라이트와 함께 사용할 수 있는 마운트를 설계하고자 했습니다. 설계팀은 이를 염두에 두고 셋업 내에서 기계적 안정성과 조절 용이성을 저해하지 않도록 심혈을 기울였습니다. 그 결과, CAD로 제작된 3D 프린팅용 STL 파일과 에드몬드옵틱스에서 제공하는 Articulating Arm System을 모두 활용하여 다양한 형태와 크기의 라이트를 지원하는 견고하면서도 범용적인 조명 마운팅 시스템이 개발되었습니다.

마운팅 구성

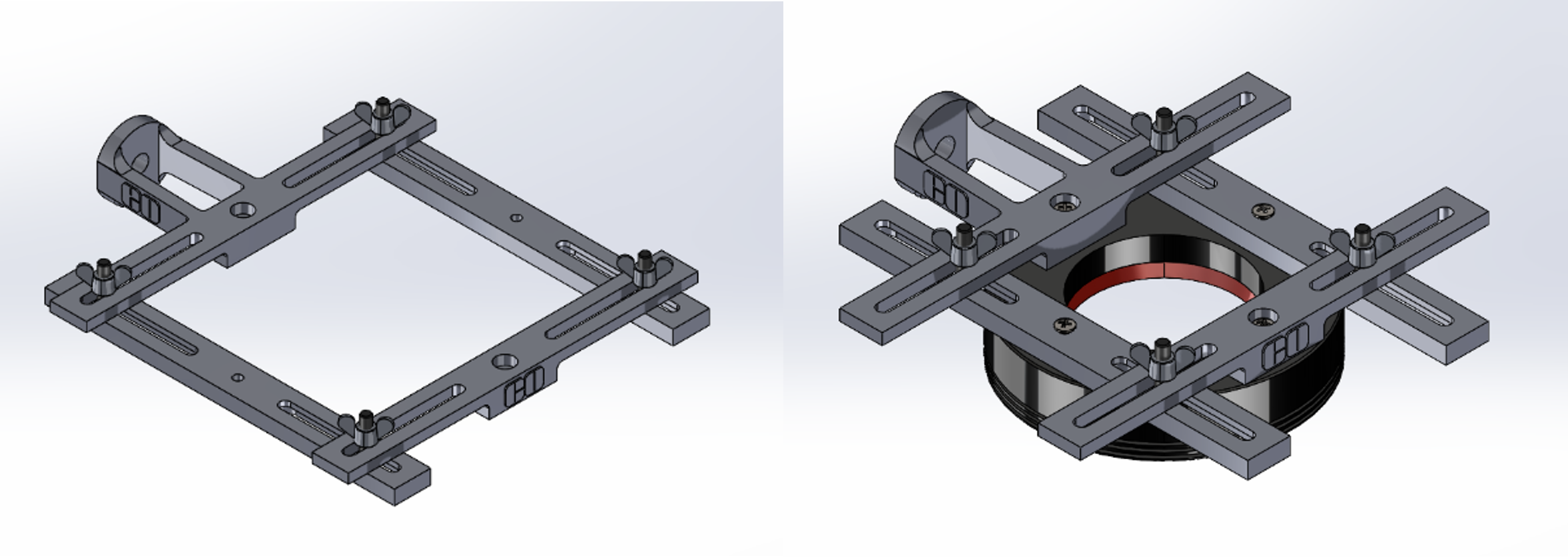

간단한 4레일 브래킷 시스템을 사용하여 링 라이트 마운트, 바 라이트 마운트 등 다양한 마운팅 구성을 만들 수 있습니다. 정축(on-axis) 또는 비축(off-axis) 조명에 사용하기 위한 간단한 8mm 직경 스폿 라이트용 마운트도 설계되었습니다. 이 시스템은 라이트의 마운팅 나사 크기에 맞춰 통과 구멍 크기를 조절할 수 있으므로 조명의 다양한 마운팅 나사 크기에 맞게 쉽게 교체할 수 있습니다. 레일은 CAD에서 쉽게 조절할 수 있으며 대부분의 표준 3D 프린터로 프린팅할 수 있습니다. Articulating Arm System과 함께 사용될 때 이 마운팅 시스템은 80/20 프레임 시스템 또는 ¼-20” 크기 스레드 광학 에어 테이블과 호환되므로, 표준 광학 실험실 내 여러 위치에 장착할 수 있습니다. 아래는 요약된 예시 구성과 STL 파일 다운로드 링크입니다.

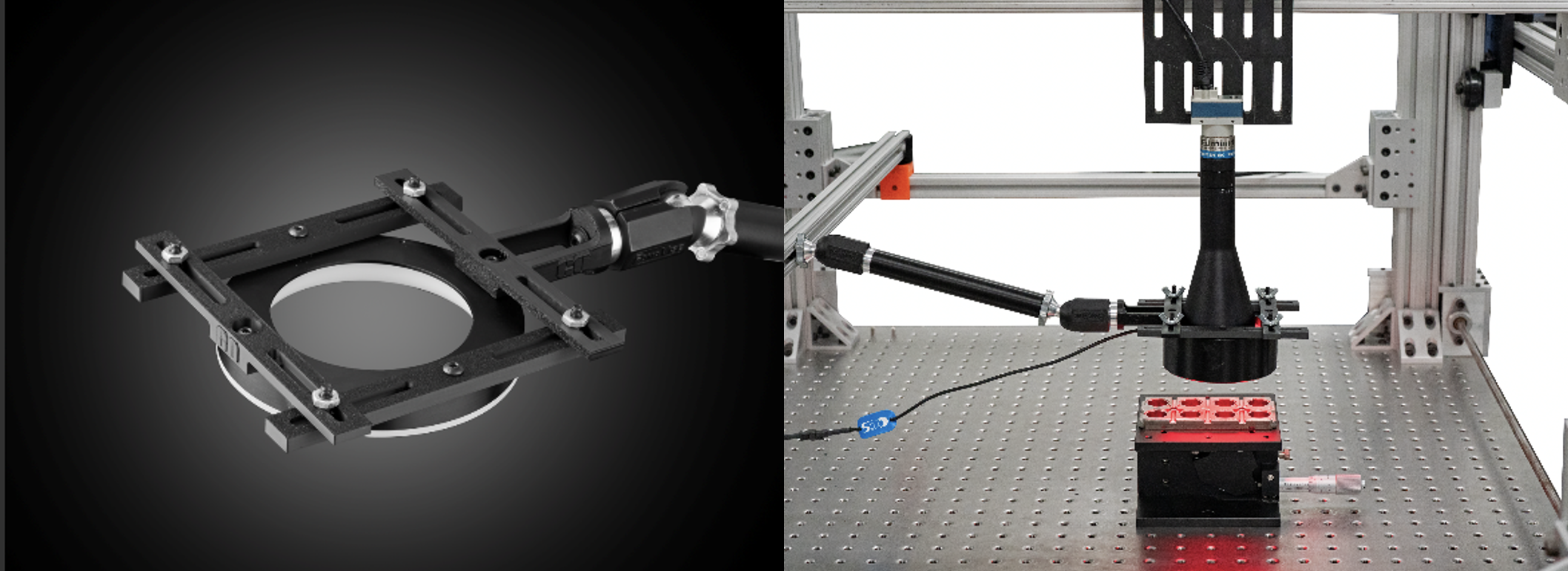

링 라이트

에드몬드옵틱스가 보유하고 있는 호환 가능한 라이트는 CCS Low-Angle LED Ring Light, Effilux Adjustable LED Ring Light, CCS High Intensity Ring Light, Smart Vision Light Compact Ring Light, Advanced Illumination High Intensity Ring Light입니다.

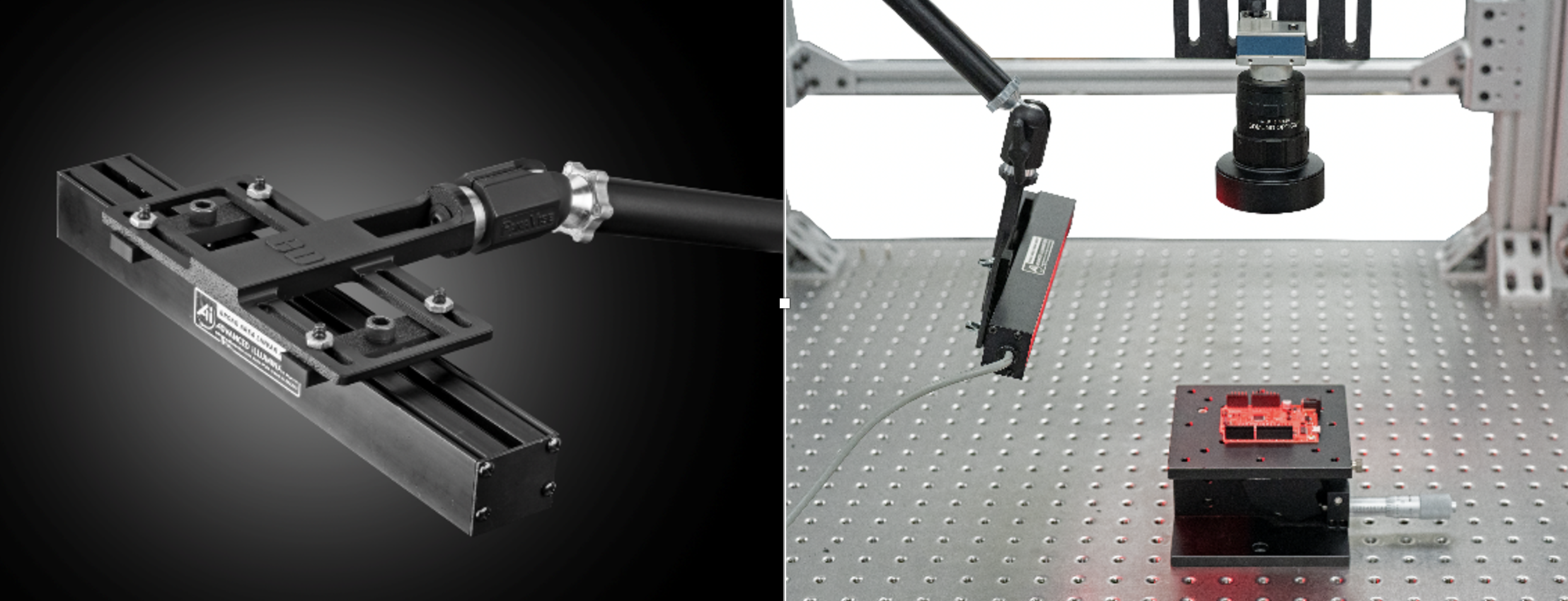

바/라인 라이트

에드몬드옵틱스가 보유하고 있는 호환 가능한 라이트는 Effilux Adjustable LED Bar Light, Advanced Illumination MicroBrite Ultra High Intensity Bar Light, Effilux SWIR LED Bar Light, Advanced Illumination Microbrite™ Line Light입니다.

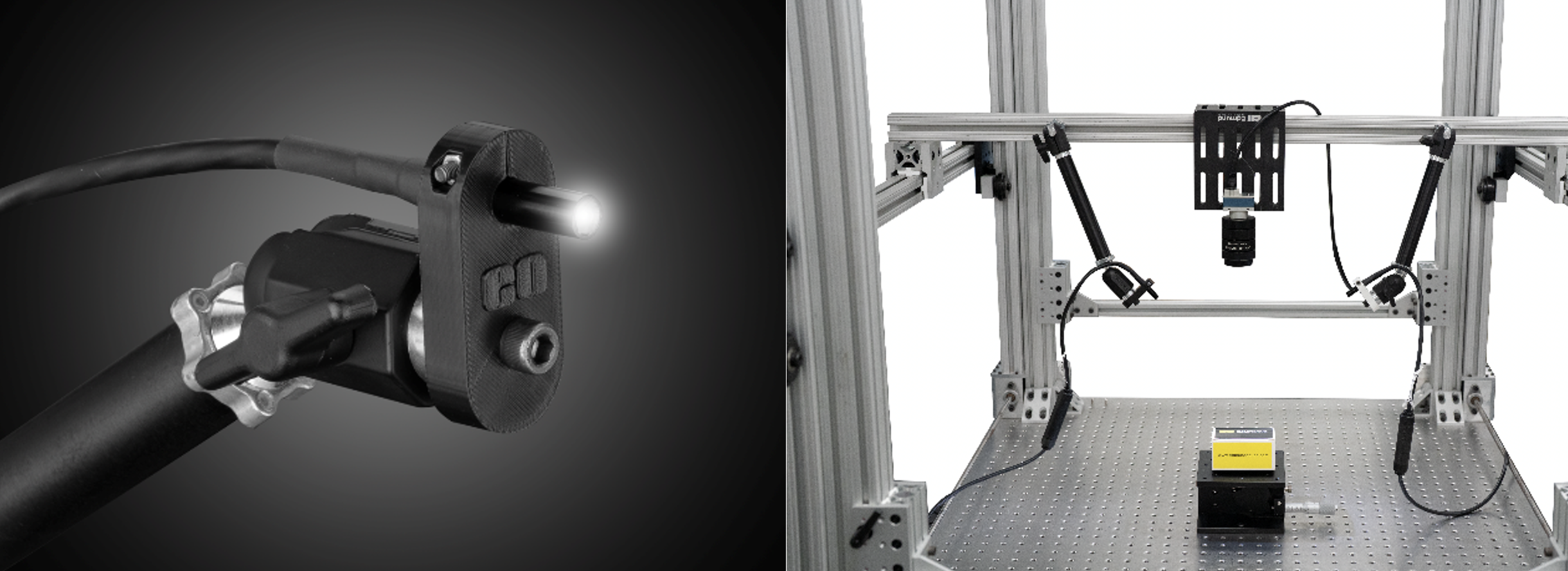

스폿 라이트

에드몬드옵틱스가 보유하고 있는 호환 가능한 라이트는 CCS LED Spot Light Illuminator, Advanced Illumination High Intensity In-Line Light, CCS SWIR In-Line Spot Light, Advanced Illumination MicroBrite Spot Light입니다.

권장 3D 프린터 설정

폴리락트산(PLA) 필라멘트로 3D 프린팅할 때 최상의 마운트를 얻기 위한 권장 설정은 아래를 참조하세요.

어셈블리

결론

에드몬드옵틱스에서 설계한 조명 마운트는 다양한 머신 비전 조명 셋업을 지원하기 위해 범용성, 안정성 및 사용 편의성을 결합했습니다. 조절식 3D 프린팅 브래킷, 에드몬드옵틱스에서 제공하는 Articulating Arm System, 그리고 80/20 프레임 또는 광학 테이블과의 호환성을 갖춘 이 마운트는 고성능 이미징 어플리케이션에 쉽게 통합할 수 있습니다. 이러한 유연성 덕분에 맞춤형 어댑터 없이도 기존 셋업에 손쉽게 통합할 수 있습니다. 벤치탑 프로토타입 제작부터 본격적인 생산 준비 단계에 이르기까지 어떤 곳에서 사용되든, 이 시스템은 빠른 위치 조정과 안전한 장착을 지원하여 셋업 시간을 크게 단축합니다.
