25mm Uncoated Ultra Precision UV Fused Silica Right Angle Prism

재고 #35-906
KRW 382,200
×
수량 1-5
KRW 382,200
수량 6+
KRW 296,400
수량 가격
견적 요청

Length of Legs (mm):
25.0
Length of Hypotenuse (mm):
35.4
Coating:
Uncoated
Angle Tolerance (arcsec):
±15
Bevel:
Protective bevel as needed
Clear Aperture (%):
90
Dimensional Tolerance (mm):
+0.00/-0.10
Image Orientation:
Left-Handed
Pyramid Tolerance (arcmin):
±1
Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More
Surface Flatness:
λ/20
Surface Quality:
20-10
Type:
Right Angle Prism
Wavelength Range (nm):
200 - 2200

Regulatory Compliance

RoHS 2015:
Reach 219:

제품군의 상세 설명

  • λ/20의 Surface Flatness
  • UV Fused Silica 기반
  • Laser Optic의 품질

TECHSPEC® λ/20 UV Fused Silica Right Angle Prisms는 요건이 가장 까다로운 어플리케이션을 위한 정밀 스펙을 특징으로 합니다. 이러한 프리즘은 λ/20의 surface flatness와 20-10의 surface quality를 갖는 레이저 용도로 제작됩니다. 당사의 TECHSPEC® λ/20 UV Fused Silica Right Angle Prisms는 업계 최고의 ±15 arcsecond 각도 허용오차를 갖기 때문에 optical path의 제어가 보장됩니다. UV Fused Silica substrate는 deep UV까지 확장된 파장 범위를 제공합니다.

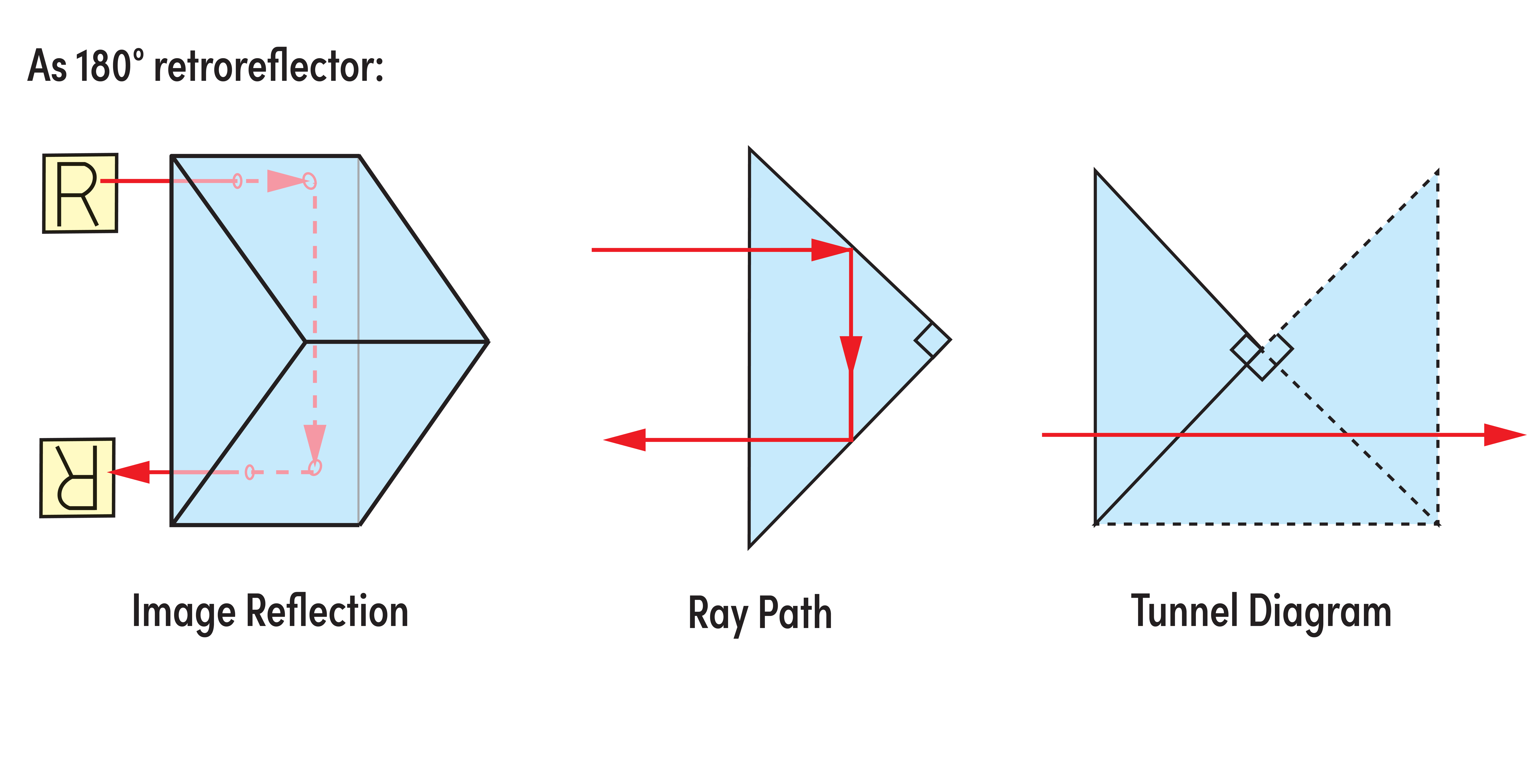

Right Angle Prism Ray Path
Right Angle Prism Ray Path
Right Angle Prism Ray Path
Right Angle Prism Ray Path
Right Angle Prism Tunnel Diagram
Right Angle Prism Tunnel Diagram
Right Angle Prism Tunnel Diagram
Right Angle Prism Tunnel Diagram
