Name: 15° Nom. Uncoated, N-BK7 Wedge Prism
Brand: TECHSPEC
SKU: 47-622
Price: KRW 68,900

15° Nom. Uncoated, N-BK7 Wedge Prism

재고 #47-622

- +

KRW 68,900

수량 1-5
KRW 68,900

수량 6+
KRW 55,100

수량 가격
견적 요청

+ 저장 목록에 추가하기

제품 비교하기

Get Product Downloads

Coating:

Uncoated

Angle Tolerance (arcsec):

±30

Bevel:

Protective bevel as needed

Coefficient of Thermal Expansion CTE (10^-6/°C):

7.1

Design Wavelength DWL (nm):

632.8

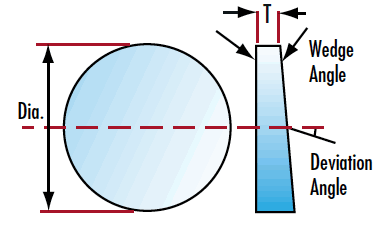

Diameter (mm):

25.00 +0.00/-0.10

Image Orientation:

Beam Deviation

Power (diopters):

26.79

Ray Deviation @ 633nm (°):

15.00

N-BK7

Surface Flatness (P-V):

λ/10

Surface Quality:

20-10

Thickness (mm):

3.00

Type:

Wedge Prism

Wavelength Range (nm):

350 - 2200

Wedge Angle:

25° 14'

Maximum Edge Thickness (mm):

14.8

Regulatory Compliance

RoHS 2015:

규격준수

Reach 219:

규격준수

Certificate of Conformance:

보기

제품군의 상세 설명

빔 조정 용도에 적합
0.5° - 15°의 빔 편차 옵션
비코팅 또는 무반사(AR) 코팅 버전으로 제공
Anamorphic Prism Pair 또한 이용 가능

Wedge prism은 설정된 각도에서 레이저 빔을 이탈시키기 위해 개별적으로 사용하거나 두 개의 wedge prism을 함께 사용해 빔 조정 용도에 사용할 수 있습니다. 입사빔의 각도를 벗어나게 할 수 있는 단일 wedge prism의 능력은 다이옵터(Diopter)로 표시되며 1 다이옵터는 1m의 작동 거리에서 빔을 1cm로 이탈시킴을 의미합니다.

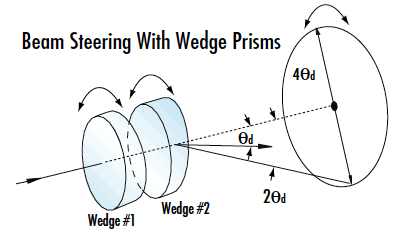

Wedge prism 두 개를 사용하면 빔 쉐이핑 용도에 적합한 anamorphic pair를 생성할 수 있습니다(타원형 모양의 다이오드 출력 보정). 또는 한 쌍의 wedge prism을 사용하면 full angle 4θ로 형성되는 서클 내 어느 곳에서도 빔을 조정할 수 있습니다(θ는 단일 프리즘의 편차를 가리킴). 이러한 빔의 조정은 두 개의 wedge prism을 서로 독립적으로 회전시켜야만 달성되며 주로 이미징 용도에서 위치가 서로 다른 빔을 스캔할 때 사용됩니다.

참고: 빔의 편차는 degree와 diopter로 표시됩니다. 1 다이옵터는 프리즘으로부터 1m 떨어진 거리에서 1cm의 편차를 의미합니다.
