75mm Diameter x 50mm FL , Aspheric Condenser Lens

재고 #46-244
KRW 108,200
수량 1-10
KRW 108,200
수량 11
KRW 97,400
수량 가격
견적 요청

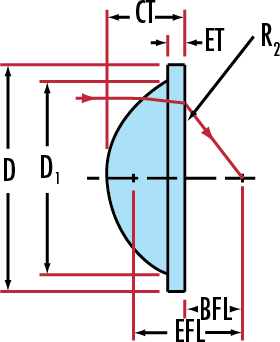

Diameter (mm):
75.00 +0.0/-0.5
Effective Focal Length EFL (mm):
50.00
Numerical Aperture NA:
0.75
Back Focal Length BFL (mm):
30.50
Focal Length Tolerance (%):
±7
Center Thickness CT (mm):
30.00 ±0.50
Coating:
Uncoated
Substrate:
Clear Aperture CA (mm):
72
Surface Quality:
80-50 (Typical)
Edge Thickness ET (mm):
3.0
Centering (arcmin):
≤20
Bevel:
Protective bevel as needed
f/#:
0.7
Diameter of Asphere (mm):
75.0
Operating Temperature (°C):
300.00
Radius R2 (mm):
Plano
Shape of Back Surface:
Plano
Wavelength Range (nm):
350 - 2500
Conjugate Distance:
Infinite

Regulatory Compliance

RoHS 2015:
Reach 197:

제품군의 상세 설명

  • Molded Illumination Lenses
  • 비구면 또는 구면 디자인
  • 높은 Numerical Aperturess

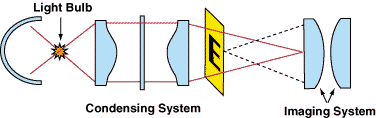

Condenser Lenses는 illumination 용도를 위한 molded lens 형태로 설계되었습니다. 큰 aperture와 짧은 focal length를 특징으로하는 condenser lens는 일반적으로 방출-감지 용도, 프로젝션 용도 또는 Koehler Illumination과 같은 condensing illumination 용도에 주로 사용됩니다. Aspheric Condenser Lenses는 몰딩된 비구면 표면과 연마 및 광택 처리된 반대쪽 면을 보유하여, 최고의 성능을 제공합니다. Plano-Convex (PCX) Condenser Lenses는 양쪽 면이 모두 몰딩되어 있으며, 우수한 효용성을 제공합니다.
