Name: 6mm FL f/2.5, Rugged Blue Series M12 Lens
Brand: TECHSPEC
SKU: 37-382
Price: KRW 149,100

Length (mm):

14.50

Maximum Diameter (mm):

Outer Diameter (mm):

Weight (g):

Horizontal Field of View, 1/3" Sensor:

134.9mm - 48.0°

Maximum Image Circle (mm):

6.00

Numerical Aperture NA, Object Side:

0.0034

Horizontal Field of View @ Max Sensor Format:

134.9mm - 48.0°

Number of Elements (Groups):

6(5)

Wavelength Range (nm):

400 - 700

Type:

M12 Imaging Lens

Focal Length FL (mm):

6.00

Primary Magnification PMAG:

0.038X

Maximum Sensor Format:

1/3"

Working Distance (mm):

150 - ∞

Mount:

M12 x 0.5 (S-Mount)

Aperture (f/#):

f/2.5

Distortion (%):

-12.17 @ Full Field

Back Focal Length BFL (mm):

6.9 - 6.8

Coating Specification:

λ/4 MgF₂ @ 550nm

Entrance Pupil Position (mm):

3.12

Horizontal Field of View, 1/4" Sensor:

97.7mm - 35.7°

Object Space Principal Plane (mm):

6.98

Image Space Principal Plane (mm):

2.31

Field of View at Max Sensor Format:

Horizontal: 135mm - 47.9°
Vertical: 97.8mm - 35.6°
Diagonal: 177.3mm - 60.7°

IR Cut Filter:

Exit Pupil Position (mm):

-9.11

Lens Wavelength Range:

VIS

Imaging Lens Type:

High Performance Lens, Ruggedized to Withstand 50g of Shock

Regulatory Compliance

RoHS:

규격준수

Certificate of Conformance:

보기

제품군의 상세 설명

최대 ½", S-마운트 렌즈
최대 500만 화소, 1.4µm 픽셀 크기의 센서
당사 Blue Series Lens의 Ruggedized 버전으로 모든 렌즈 요소를 고정 처리한 것이 특징, 50G Shock
초점 거리: 2 - 25mm
비 강건설계 버전 보유

TECHSPEC® Rugged Blue Series M12 Lenses는 안정성 등급의 강건설계가 적용되어 렌즈의 손상을 방지하면서, 충격이나 진동이 가해진 후에도 픽셀의 이동을 줄이고 광학 포인팅이 안정적으로 유지되도록 합니다. 각각의 렌즈는 소형의 알루미늄 하우징 내에 고정되어 있는 여러 개의 정밀 글라스 옵틱으로 구성됩니다. 이러한 글라스 옵틱들은 원위치에 고정되어 있어 종종 픽셀을 이동시키는 아주 미세한 움직임도 예방합니다. 피사체에서 이미지로의 매핑(mapping)은 심지어 강력학 충격과 진동 후에도 유지가 됩니다. 피사체의 중심부가 픽셀의 중심부로 매핑하더라도, 동일한 중심 픽셀로 매핑이 됩니다. TECHSPEC® Rugged Blue Series M12 Lenses는 측정과 계량, 3D 스테레오 비전, 로봇 공학, 감지, 자율주행차량, 그리고 사물 추적과 같은 교정 이미징(calibrated imaging) 어플리케이션에 안성맞춤입니다. 이 렌즈는 f/2.5 - f/8 범위의 다양한 f/# 옵션을 이용할 수 있습니다.

에드몬드 옵틱스의 TECHSPEC® M12 S-Mount Lens는 높은 해상도를 갖도록 설계된 제품으로서 다양한 제품군으로 판매됩니다. 이러한 고성능 렌즈는 금속 하우징에 정밀한 유리 디자인으로 제작되어 고객의 어플리케이션 요건을 충족할 수 있도록 개별 제품군마다 최적의 제품 사양을 제공합니다.

Blue Series M12 Lens: 고해상도 finite conjugate 디자인으로 머신 비전의 작동 거리에 최적화됨.
Rugged Blue Series M12 Lens: Blue Series M12 Lens의 강건설계 버전으로서 동일한 옵틱 사용.
Green Series M12 Lens: Finite conjugate 디자인으로 머신 비전의 작동 거리에 최적화됨.
Red Series M12 Lens: Infinite conjugate 디자인으로 infinity까지 고해상도 성능을 발휘하도록 최적화됨.
HEO Series M12 Lens: EO Red Series M12 Lens에 Harsh Environment Optics (HEO)를 밀봉한 버전.
Liquid Lens M12 Imaging Lens: Liquid lens가 내장되어 신속한 전자식 포커싱 제공.

6mm FL f/2.5, Rugged Blue Series M12 Lens

Regulatory Compliance

제품군의 상세 설명

#37-382, 6mm FL f/2.5, Rugged Blue Series M12 Lens, Distortion Plot

#37-382, 6mm FL f/2.5, Rugged Blue Series M12 Lens, Relative Illumination Plot

#37-382, 6mm FL f/2.5, Rugged Blue Series M12 Lens, Working Distance versus Field of View Plot

#37-382, 6mm FL f/2.5, Rugged Blue Series M12 Lens, Modulated Transfer Function (MTF) Plot, 150mm Working Distance, f2.5

#37-382, 6mm FL f/2.5, Rugged Blue Series M12 Lens, Depth of Field Plot, 150mm Working Distance, f2.5

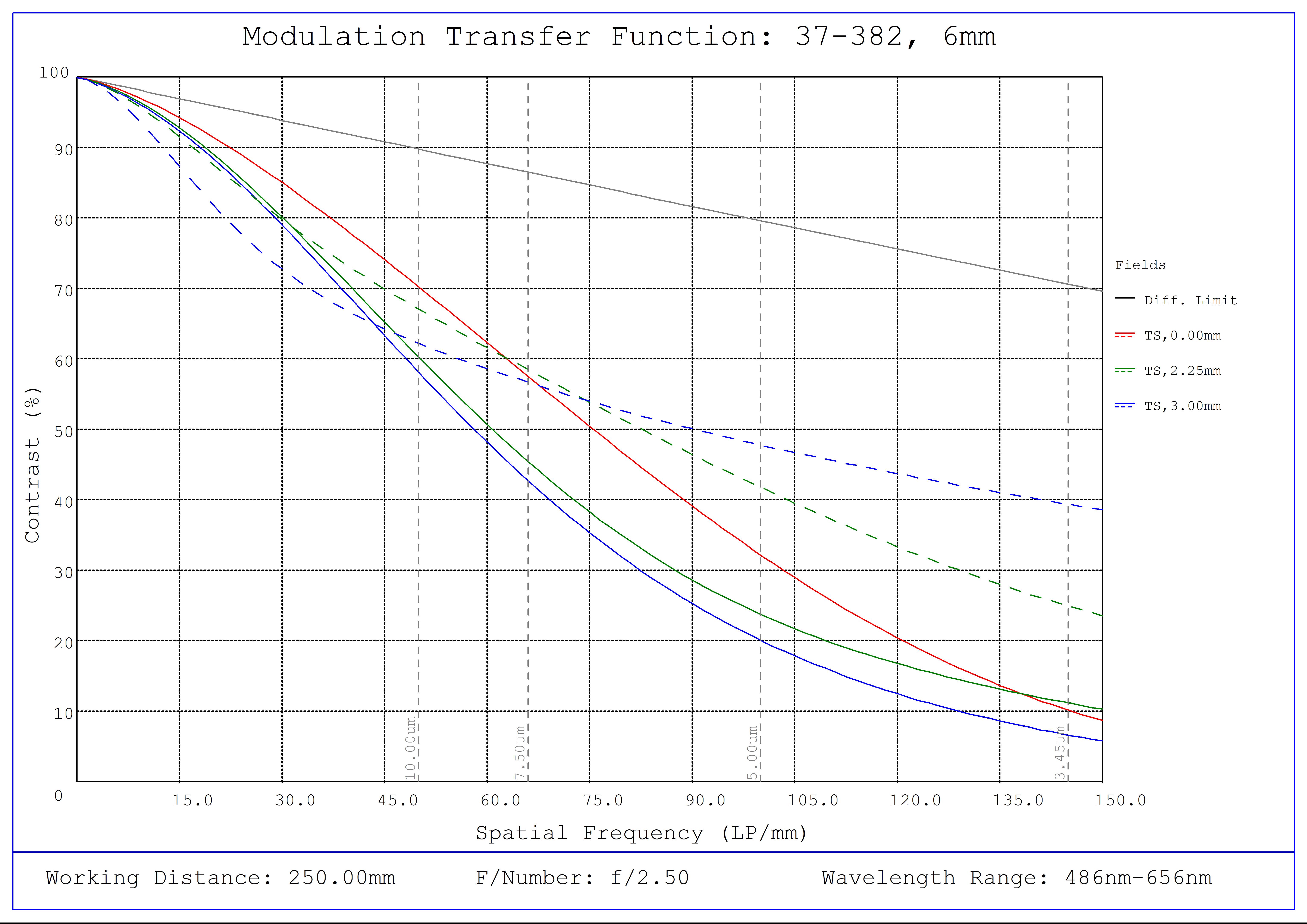

#37-382, 6mm FL f/2.5, Rugged Blue Series M12 Lens, Modulated Transfer Function (MTF) Plot, 250mm Working Distance, f2.5

#37-382, 6mm FL f/2.5, Rugged Blue Series M12 Lens, Depth of Field Plot, 250mm Working Distance, f2.5
