5X, Ultrafast-Enhanced Silver Canopus® Reflective Beam Expander

TECHSPEC® Canopus™ Reflective Beam Expanders

TECHSPEC® Canopus™ Reflective Beam Expanders Canopus Reflective Beam Expander Mounted on its Side
×
재고 #13-075 3~5일내 배송
×
- +
KRW 897,600
수량 1-5
KRW 897,600
수량 6+
KRW 790,300
가격(부가세 별도)
견적 요청
Get Product Downloads
Angle of Incidence (°):
0
Coating:
Ultrafast-Enhanced Silver
Design Wavelength DWL (nm):
Broadband

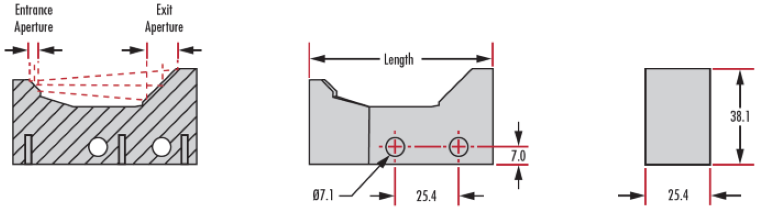

Entrance Aperture (mm):
4
Exit Aperture (mm):
20
Expansion Power:
5X
Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More
Aluminum 6061-T6
Height (mm):
25.4
Length (mm):
78.30
Surface Quality:
40-20
Type:
Beam Expander
Weight (g):
94
Width (mm):
38.10
Coating Specification:
Ravg >99% @ 600 - 1000nm, 0°
Rs >99% @ 540 - 1000nm, 45°
Rp >98.5% @ 730 - 870nm, 45°
Wavelength Range (nm):
600 - 1050
Style:
Fixed Magnification
Damage Threshold, Reference: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification.
0.3 J/cm2 @ 800nm, 48fs, 100Hz, 1 pulse (typical)
0.16 J/cm2 @ 800nm, 48fs, 100Hz, 1000 pulses (typical)
Surface Roughness (Angstroms):
<50 RMS
Wavefront Error, P-V:
≤λ/8 on-axis for a 1mm Dia. Input Beam
GDD Specification:
0 ±20fs2 @ 600 - 1050nm

Regulatory Compliance

Certificate of Conformance:

제품군의 상세 설명

  • 250nm -10µm의 UV, VIS, IR 용도를 위해 AR 코팅 처리됨
  • 2X - 5X의 다양한 반사 배율
  • 모놀리식 디자인으로 열적 효과 감소
  • 특허 출원중

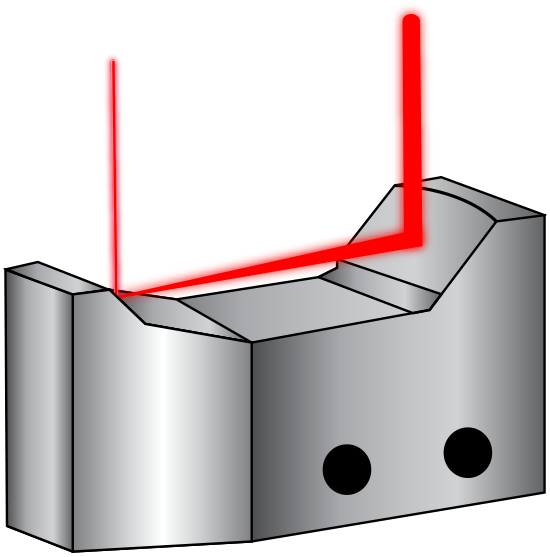

TECHSPEC® Canopus™Reflective Beam Expanders는 광대역이나 아크로매틱 빔을 확장해야 하거나 다양한 광원을 필요로 하는 용도에 사용하기 적합합니다. 이 빔익스팬더는 제품 전체가 반사형으로 설계되어 가변, 자외선, 극초단 광원 등의 여러 가지 레이저와 사용이 가능하면서도 혁신적인 디자인이 접목되어 웨이브프론트 왜곡은 최소화하면서 높은 정밀도를 보장합니다. 또한 reflective flat, threaded hole, thru-hole과 같은 엘레먼트가 본체에 내장되어 정렬, 마운팅, 레이저 어플리케이션과의 결합이 간편합니다. 이와 같은 모놀리식 디자인은 온도의 변화로 인한 영향을 받지 않아 성능과 안정성 역시 보장됩니다. TECHSPEC™ Canopus™Reflective Beam Expanders는 2X, 3X, 5X 배율로 제공되고 UV, VIS, IR 스펙트럼을 위한 코팅 옵션을 이용할 수 있습니다.

합리적인 비용의 제품이 필요한 경우에는 에드몬드 옵틱스의 TECHSPEC Scorpii™ Nd:YAG Beam Expanders 또한 이용할 수 있습니다. HeNe 레이저 어플리케이션의 경우에는 TECHSPEC Arcturus™ HeNe Beam Expanders를 이용할 수 있습니다. 회전식 광학 부품을 수용하는 어플리케이션의 경우에는 TECHSPEC Vega™ Laser Line Beam ExpandersTECHSPEC Vega™ Broadband Beam Expanders를 이용할 수 있습니다. 슬라이드식 광학 제품이 필요한 정밀 어플리케이션의 경우에는 당사의 TECHSPEC Draconis™ Nd:YAG Laser Line Beam Expanders 또는 TECHSPEC Draconis™ Broadband Beam Expanders를 검토해보시기 바랍니다.

호환 가능한 Light Source

  • UV Laser (Excimer, Nd:YAG, 등등)
  • Infrared Laser (Nd:YAG, CO2, Quantum Cascade, 등등)
  • Ultrafast Laser (Ti:Sapphire, Fiber, 등등)
  • Tunable Laser (Ti:Sapphire, Dye, Quantum Cascade, 등등)

Fixed Laser Beam Expanders
