Name: 38.1mm Dia., 532nm, λ/10 Ultra-Low Reflectivity Window
Brand: TECHSPEC
SKU: 11-264
Price: KRW 144,900

Angle of Incidence (°):

Bevel:

Protective as needed

Clear Aperture CA (mm):

34.29

Coating:

Laser Ultra V-Coat (532nm)

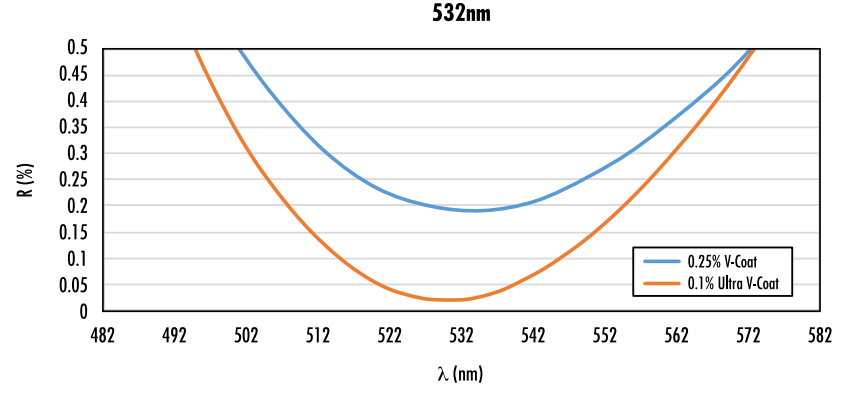

Coating Specification:

R_abs <0.10% @ 532nm

Diameter (mm):

38.10 +0.00/-0.10

Thickness (mm):

6.35 ±0.20

Damage Threshold, Pulsed:

10 J/cm² @ 532nm, 20ns, 20Hz

Design Wavelength DWL (nm):

532

Parallelism (arcmin):

Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More

Fused Silica (Corning 7980)

Fused Silica Grade:

7980 0F

Surface Flatness (P-V):

λ/10

Surface Quality:

10-5

Type:

Laser Line Window

Young's Modulus (GPa):

Coefficient of Thermal Expansion CTE (10^-6/°C):

0.52 (+5 to +35°C)
0.57 (0 to +200°C)
0.48 (-100 to +200°C)

Density (g/cm³):

2.20

Index of Refraction n_d:

1.458

Poisson's Ratio:

0.16

Abbe Number (v_d):

67.8

Edges:

Fine Ground

10 J/cm² @ 532nm, 20ns, 20Hz

Regulatory Compliance

RoHS 2015:

규격준수

Reach 219:

규격준수

Certificate of Conformance:

보기

제품군의 상세 설명

반사율이 0.1% 미만인 레이저 라인 코팅
Nd:YAG 및 Yb:YAG 파장 옵션
일반 레이저 시스템의 손실 3% 감소(10개의 투과형 광학 부품으로 구성된 0.25% 특정 시스템과 비교 시)
투과율이 증가하여 후방 반사, 고스트 이미지, 미광 감소

TECHSPEC® λ/10 Ultra-Low Reflectivity Windows는 설계 파장에서 0.1% 미만의 반사율을 제공하도록 무반사(AR) 코팅 처리를 특징으로 합니다. 이 윈도우는 산란을 최소화하기 위해 λ/10의 표면 평탄도와 10-5의 표면 품질도를 가지고 있는 고품질 용융 실리카 기판으로 제조됩니다. 또한 반사율은 극히 낮으면서 damage threshold는 높기 때문에 표면에서의 반사를 실제로 제거해야 하는 레이저 시스템에 결합해서 사용하기 적합합니다. TECHSPEC λ/10 Ultra-Low Reflectivity Windows는 Nd:YAG 및 Yb:YAG 레이저 광원과 호환을 위해 266nm - 1064nm 구간에서 다양한 레이저 V-Coat를 이용할 수 있습니다. 이 윈도우는 12.7mm - 50.8mm 크기의 표준 직경으로 제공됩니다.
