Name: 25mm, Uncoated, Rhomboid Prism
Brand: TECHSPEC
SKU: 47-626
Price: KRW 322,600

25mm, Uncoated, Rhomboid Prism

재고 #47-626

- +

KRW 322,600

수량 1-5
KRW 322,600

수량 6+
KRW 258,100

수량 가격
견적 요청

+ 저장 목록에 추가하기

제품 비교하기

Get Product Downloads

Length (mm):

25.00

Coating:

Uncoated

Angle Tolerance (arcsec):

±5

Beam Deviation (arcsec):

±30

Dimensional Tolerance (mm):

±0.1

Image Orientation:

Beam Deviation

Ray Deviation (°):

0.00

N-BK7

Surface Flatness (P-V):

λ/8

Surface Quality:

40-20

Type:

Rhomboid Prism

Wavelength Range (nm):

350 - 2200

Regulatory Compliance

RoHS 2015:

규격준수

Reach 219:

규격준수

Certificate of Conformance:

보기

제품군의 상세 설명

빔의 Lateral Displacement
이미지를 반전시키지 않고 광축을 옮김
±30 Arcseconds에 평행한 입력 및 출력 빔
빔 위치 이동 Dove Prisms도 이용 가능함

Rhomboid prisms은 레이저 빔 방향을 바꾸지 않으면서 위치를 옮기는 데 사용되곤 합니다. 이미징 용도에서 rhomboid prisms은 이미지를 반전시키지 않으면서 광축을 이동시킵니다. lateral displacement는 프리즘 길이와 동일합니다 (dimension D에 의해 지정됨). 당사의 TECHSPEC® Rhomboid Prisms은 30 arseconds 이내에서 입력 빔과 평행하게 출력 빔을 유지하는 높은 허용 오차 각도를 갖고 있습니다. 이 프리즘은 변위가 필요한 용도로 적합합니다.

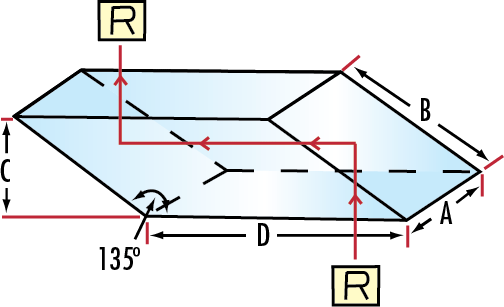

Rhomboid Prism Ray Path

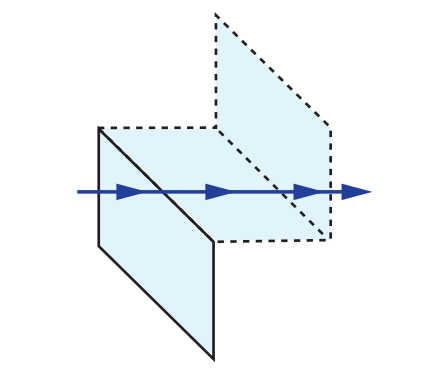

Rhomboid Prism Tunnel Diagram


Stock No.	A	B	C	D
#47-625	5mm	5mm	3.5mm	7.1mm
#47-806
#47-213	10mm	10mm	7.1mm	14.1mm
#47-807
#49-418	12.5mm	12.5mm	8.8mm	17.5mm
#49-421
#49-419	15mm	15mm	10.5mm	21.2mm
#49-422
#47-214	20mm	20mm	14.2mm	28.3mm
#47-808
#47-626	25mm	25mm	17.7mm	35.4mm
#47-809
#49-420	50mm	50mm	35.4mm	70.7mm
#49-423
