Name: 25mm Diameter x 40mm EFL Aspherized Achromatic Lens
Brand: TECHSPEC
SKU: 49-664
Price: KRW 223,300

Diameter (mm):

25.00 +0.00/-0.05

Effective Focal Length EFL (mm):

40.00

Back Focal Length BFL (mm):

33.23

Focal Length Specification Wavelength (nm):

587.6

Clear Aperture CA (mm):

22.50

Centering (arcmin):

≤5

Center Thickness CT (mm):

11.50

Center Thickness CT 1 (mm):

9.00

Center Thickness CT 2 (mm):

2.50

Center Thickness Tolerance (mm):

±0.2

Radius R₁ (mm):

24.80

Radius R₂ (mm):

37.60

Radius R₃ (mm):

102.34

Edge Thickness ET (mm):

7.61

N-SK14 / N-SF57

Surface Quality:

60-40, glass surfaces only

f/#:

1.6

Numerical Aperture NA:

0.31

Coating:

VIS 0° (425-675nm)

Coating Specification:

R_avg ≤0.4% @ 425 - 675nm

Note:

VIS 0° Coating on First Surface, Second Surface is Aspheric Polymer

Operating Temperature (°C):

-20°C to 80°C

Type:

Achromatic Lens

Wavelength Range (nm):

425 - 675

Regulatory Compliance

RoHS 2015:

규격준수

Reach 219:

규격준수

Certificate of Conformance:

보기

제품군의 상세 설명

독창적이면서도 혁신적인 디자인, 색수차가 보정된 저가형 비구면 렌즈
Standard Achromatic Lens보다 뛰어난 색 교정
머신 가공된 비구면 렌즈와 동급의 구면 수차 보정
Prescription 데이터 이용 가능

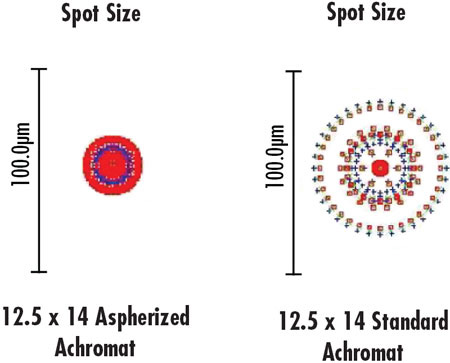

TECHSPEC® Aspherized Achromat는 색수차가 보정된 아크로매틱 렌즈와 구면 수차가 보정된 비구면 렌즈의 장점을 모아 비용 효율적이면서도 색수차가 보정된 비구면 렌즈입니다. TECHSPEC® doublet lenses는 두 개의 렌즈를 접착한 구조로서 우수한 색 교정 성능과 작은 크기의 RMS 스폿을 제공합니다.

이중 렌즈의 두 번째 표면은 몰딩 처리된 폴리머 비구면 표면에 융합되어 있습니다. 이와 같은 몰딩 처리는 안정적인 비구면 형태를 생성하여, 일반 비구면 렌즈에 존재하는 웨이브프론트 에러를 제거하거나 감소시켜주면서 개구수(NA)는 높여줍니다. 주된 용도로는 광섬유 포커싱 및 시준, 이미지 릴레이, 검사, 스캐닝, NA가 높은 이미징 등이 있습니다.

이 렌즈는 PhAST/Laser Focus World Innovation Award에서 광학 및 광부품 부문 본상을 수상한 경력이 있습니다.

이 이중 렌즈의 후면은 몰딩된 폴리머 비구면에 융합되어 있습니다. 이러한 몰딩 처리는 안정된 비구형을 생성함에 따라 이중 렌즈에서 일반적으로 발생하는 웨이브프론트 에러를 줄이거나 없애는 동시에 NA 값은 높일 수 있습니다. 주된 용도로는 광섬유 포커싱 또는 시준, 이미지 릴레이, 검수, 스캐닝, NA가 높은 이미징 등이 있습니다.

이 렌즈는 2008 Prism Award for Optics and Optical Components에서 수상한 경력이 있습니다.

CT: Center Thickness, ET: Edge Thickness, R: Radius, P: Principal Plane, BFL: Back Focal Length, EFL: Effective Focal Length
