25.4mm Diameter x 2000mm FL, 350-700nm, Ultrafast Thin PCX Lens

×
재고 #22-651 3~5일내 배송
×
기타 코팅 옵션
×
- +
KRW 191,400
수량 1-5
KRW 191,400
수량 6+
KRW 168,200
가격(부가세 별도)
견적 요청
Get Product Downloads
Diameter (mm):
25.40 +0.00/-0.10
Effective Focal Length EFL (mm):
2,002.33 @ 587.6nm
Back Focal Length BFL (mm):
2001.23
Coating:
VIS-EXT (350-700nm)
Coating Specification:
Ravg ≤0.5% @ 350 - 700nm
Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More
Fused Silica (Corning 7980)
Surface Quality:
20-10
Power (P-V) @ 632.8nm:
1.5λ
Irregularity (P-V) @ 632.8nm:
λ/8
Focal Length Tolerance (%):
±1
Centering (arcmin):
<3
Center Thickness CT (mm):
1.60 ±0.10
Edge Thickness ET (mm):
1.512
Radius R1 (mm):
918.00
Clear Aperture CA (mm):
22.86
f/#:
78.75
Numerical Aperture NA:
0.007
Design Wavelength DWL (nm):
605.6
Type:
Plano-Convex Lens
Bevel:
Protective Bevel as Needed
Wavelength Range (nm):
350 - 700
Angle of Incidence (°):
0
Damage Threshold, By Design: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification.
5 J/cm2 @ 532nm, 10ns

Regulatory Compliance

RoHS 2015:
Certificate of Conformance:
Reach 233:

제품군의 상세 설명

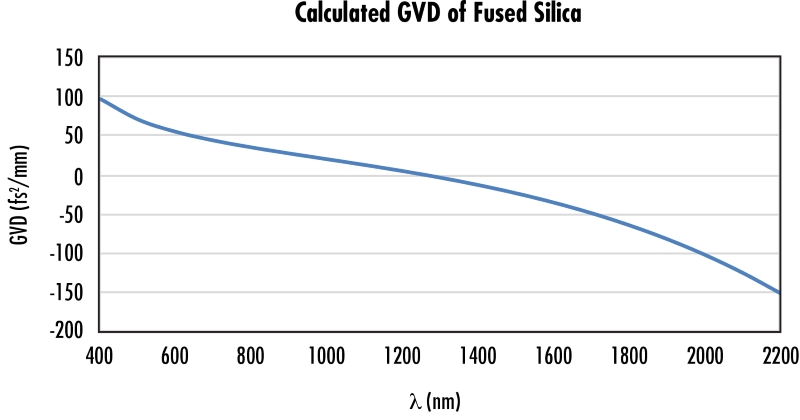

  • 굉장히 얇은 중심 두께로 GDD(Group Delay Dispersion, 군지연분산) 제한
  • 저손실 광대역 IBS 무반사(AR) 코팅
  • 극초단 및 레이저 광학 어플리케이션에 적합
  • UV/IR 등급의 용융 실리카 기판

해당 제품은 설계 시 굉장히 얇은 중심 두께가 적용된 제품으로 극초단 레이저 펄스에 맞는 낮은 GDD(Group Delay Dispersion, 군지연분산)가 제공됩니다. 또한, Ti:Sapphire 레이저, Yb:YAG 레이저, Nd:YAG 레이저, 홀뮴(Ho) 레이저, 툴륨(Tm) 레이저 등의 레이저 광원과 이에 상응하는 고조파로부터 빛을 모으거나 빛의 초점을 맞추는 데 적합한 제품입니다. 해당 제품은 두께가 얇은 PCX 렌즈이며 유효 초점 거리가 50 - 2000mm인 표준 크기로 제공됩니다.

IR 등급의 용융 실리카의 경우 UV 등급의 용융 실리카와 달리 OH- 이온의 양이 감소하여 근적외선(NIR) 스펙트럼 전체에서 투과율이 증가하고 자외선(UV) 스펙트럼에서는 투과율이 감소합니다.
