25 x 35.36 x 1mm NIR, Elliptical Plate Beamsplitter

Elliptical Plate Beamsplitters

×
재고 #48-916 3~5일내 배송
×
- +
KRW 278,400
수량 1-5
KRW 278,400
수량 6+
KRW 250,900
가격(부가세 별도)
견적 요청
Get Product Downloads
Clear Aperture (%):
>85
Coating:
NIR

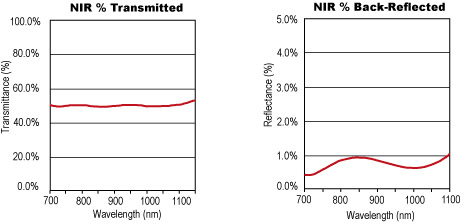

Coating Specification:
Surface 1: 50R/50T (Rabs ±5% @ 900nm, Ravg ±10% @ 700 - 1100nm)
Surface 2: Ravg ≤1.0%, Ravg ≤2.0% @ 700 - 1100nm
Construction:
Plate
Edges:
Cut with 0.25mm Maximum Edge Chip
Major Axis (mm):
36.36 +0.0/-0.70 (physical length)
Minor Axis (mm):
25.00 +0.0/-0.10
Parallelism (arcmin):
<1
Reflection/Transmission Ratio (R/T):
50/50
Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More
Surface Flatness (P-V):
<2λ (per inch)
Surface Quality:
60-40
Thickness (mm):
1.00
Thickness Tolerance (mm):
±0.25
Type:
Standard Beamsplitter
Wavelength Range (nm):
700 - 1100

Regulatory Compliance

RoHS 2015:
Certificate of Conformance:
Reach 240:

제품군의 상세 설명

  • 45°에서 원형 프로파일 생성
  • VIS 및 NIR 코팅 옵션 제공
  • 확산형 Axial 및 In-line 조명에 적합

TECHSPEC® Elliptical Plate Beamsplitters는 빔 분할 효율을 극대화하면서 필수 장착 공간을 최소화합니다. 이 빔스플리터는 방향이 45°일 때 minor axis의 직경과 동일한 원형 조리개(circular aperture)를 생성합니다. TECHSPEC® Elliptical Plate Beamsplitters는 VIS 또는 NIR에서 50% 반사율/50% 투과율을 갖는 빔스플리터 코팅을 적용할 수 있으며, 후방 반사를 줄이기 위한 고효율의 다층 무반사(AR) 코팅을 특징으로 합니다.
