Name: 12.5mm Dia x -75mm Negative Doublet Lens FL MgF 2 Coated
Brand: TECHSPEC
SKU: 47-016
Price: KRW 118,900

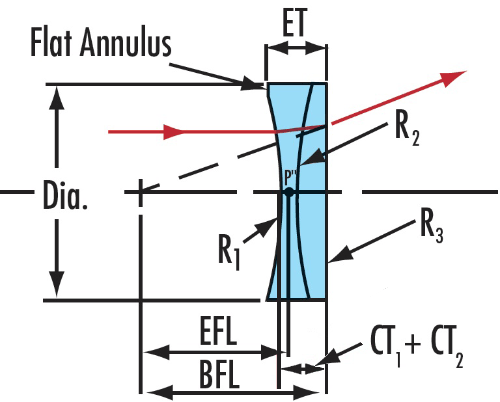

Diameter (mm):

12.50 +0.0/-0.025

Effective Focal Length EFL (mm):

-75.00

Focal Length Tolerance (%):

±1

Back Focal Length BFL (mm):

-77.47

Focal Length Specification Wavelength (nm):

587.6

Clear Aperture CA (mm):

11.50

Centering (arcmin):

<1

Center Thickness CT 1 (mm):

2.50

Center Thickness CT 2 (mm):

3.00

Center Thickness Tolerance (mm):

±0.2

Radius R₁ (mm):

-46.07

Radius R₂ (mm):

36.65

Radius R₃ (mm):

108.00

Edge Thickness ET (mm):

6.05

N-BK7 / N-SF5

Surface Quality:

40-20

f/#:

6.00

Numerical Aperture NA:

0.08

Coating:

MgF₂ (400-700nm)

Coating Specification:

R_avg ≤1.75% @ 400 - 700nm

Power (P-V) @ 632.8nm:

1.5λ

Irregularity (P-V) @ 632.8nm:

λ/4

Bevel:

Protective bevel as needed

Type:

Negative Achromatic Lens

Wavelength Range (nm):

400 - 700

Regulatory Compliance

RoHS 2015:

규격준수

Reach 219:

규격준수

Certificate of Conformance:

보기

제품군의 상세 설명

플루오르화 마그네슘 (MgF₂) 코팅
초점 거리 확장에 사용
Broadband AR Coated Negative Achromatic Lenses 역시 이용 가능

TECHSPEC® MgF₂ Coated Negative Achromatic Lenses는 두 개의 광학 요소가 접합된 negative doublet lens로서 색 수차와 축상(on-axis) 수차가 보정된 제품입니다. 이 렌즈는 초점 거리를 늘리기 위해 주로 Barlow lens처럼 사용되며, 종종 positive achromatic mirror system 및 이미징 렌즈에 결합되어 사용되기도 합니다.

제목	Type	Stock Number	가격	구입하기
12.5/12.7mm Diameter, T-Mount Thick Optic Mount	Fixed	#52-954	KRW 86,700 수량 5+ KRW 77,000 견적 요청	3~5일내 배송 ×
12.5mm Diameter, C-Mount Thick Optic Mount	Fixed	#54-623	KRW 71,800 수량 5+ KRW 63,700 견적 요청	3~5일내 배송 ×
12.5/12.7mm Optic Dia., X-Y Translating Optic Mount	Adjustable - Linear (XY)	#62-955	KRW 346,600 수량 5+ KRW 329,300 견적 요청	3~5일내 배송 ×
12.5/12.7mm Optic Dia., X-Y-Z Translating Optic Mount	Adjustable - Linear (XYZ)	#62-958	KRW 569,900 수량 5+ KRW 541,400 견적 요청	3~5일내 배송 ×
12.5/12.7mm Optic Dia., L-Slot Direct Mount	Fixed	#36-416	KRW 75,400 견적 요청	3~5일내 배송 ×
12.5/12.7mm Optic Dia., L-Slot and Rotation Direct Mount	Adjustable - Rotary	#36-417	KRW 124,700 견적 요청	3~5일내 배송 ×
12.5/12.7mm Optic Dia., Side Flange Direct Mount	Fixed	#36-418	KRW 75,400 견적 요청	3~5일내 배송 ×
12.5mm Inner Pair Optic Mounts	Fixed	#11-406	KRW 88,500 수량 5+ KRW 84,800 견적 요청	3~5일내 배송 ×
12.5/12.7mm Optic Dia., SM05 Thin Mount, M4	Fixed	#13-789	KRW 26,100 수량 5+ KRW 24,900 견적 요청	3~5일내 배송 ×
12.5/12.7mm Optic Dia., SM05 Thin Mount, 8-32	Fixed	#13-790	KRW 26,100 수량 5+ KRW 24,900 견적 요청	3~5일내 배송 ×
