Name: 100mm EFL, Nd:YAG Air-Spaced Focusing Doublet
Brand: TECHSPEC
SKU: 12-160
Price: KRW 915,000

100mm EFL, Nd:YAG Air-Spaced Focusing Doublet

재고 #12-160 3~5일내 배송

- +

KRW 915,000

수량 1-5
KRW 915,000

수량 6+
KRW 812,000

가격(부가세 별도)
견적 요청

+ 저장 목록에 추가하기
Create an account or log in to access saved list

제품 비교하기

Get Product Downloads

Effective Focal Length EFL (mm):

100.00 @ 1064nm

Clear Aperture CA (mm):

27.0

Center Air Spacing (mm):

1.0

N-SK5 / N-SF57

Surface Quality:

20-10

f/#:

3.7

Coating:

Dual V-Coat (632.8 and 1064nm)

Coating Specification:

R_abs <0.5% @ 1030 - 1090nm
R_abs <1.0% @ 632.8nm

Housing Diameter (mm):

36 ±0.25

Housing Length (mm):

16.1 ±0.2

Mounting Threads:

Input: M34 x 0.75
Output: M34 x 0.75

Construction:

Anodized Aluminum Housing

Type:

Focusing Achromat

Design Wavelength DWL (nm):

632.8, 1064

Transmission (%):

≥99

Working Distance (mm):

92.37

Transmitted Wavefront Error, RMS:

λ/4 On central 18mm

≥10 J/cm² @ 1064nm, 20Hz, 10ns (typical)

Regulatory Compliance

RoHS:

규격준수

Certificate of Conformance:

보기

제품군의 상세 설명

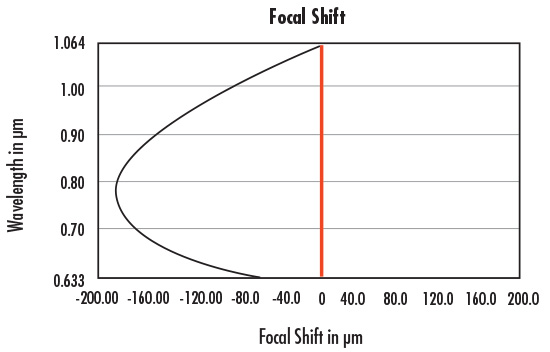

632.8nm 및 1064nm에서 색이 보정됨
구면 수차 감소를 위해 최적화됨
소재 가공 용도를 위해 스폿 크기 최소화

TECHSPEC® Nd:YAG Air-Spaced Achromatic Focusing Doublets는 1064nm에서 회절 한계 성능을 달성합니다. 이 렌즈는 정렬용 HeNe 레이저를 활용하는 고출력 Nd:YAG 레이저 시스템과 사용하도록 설계되었으며 알루미늄, 강철, 플라스틱 소재의 레이저 용접 및 가공 용도에 사용하기 적합합니다. 또한 성능이 떨어지는 저가형 단일 요소의 구면 렌즈와 회절 한계 성능을 지닌 비구면 렌즈와의 성능적 차이를 줄이기 위해 단일 렌즈로는 해결할 수 없는 아크로매틱 성능을 제공합니다. TECHSPEC® Nd:YAG Air-Spaced Achromatic Focusing Doublets는 알루미늄, 플라스틱, 기타 소재의 레이저 가공 용도에 이상적으로 사용할 수 있습니다.
