광학 연구실 셋업 방법: 필수 장비와 워크플로우

저자: Yamila Borsch

광학 분야에 처음 입문하셨거나, 기초는 이미 알고 있지만 간결한 참고 자료를 찾고 계신가요? 이 가이드는 광학 실험실 셋업에 필요한 핵심 구성 요소를 간결하면서도 종합적으로 소개합니다. 가장 중요한 파라미터를 다루고, 일반적인 광학 실험실 장비를 소개하며, 안정적이고 유연하며 정밀한 광학 연구실 시스템을 구축하는 데 도움이 되는 실용적인 프로세스를 제시합니다.

연구실 셋업을 위한 광학 테이블 및 브레드보드

광학 테이블은 셋업의 기반입니다. 민감한 실험의 경우, 제진 광학 테이블에 투자할 것을 적극 권장합니다. 감폭 시스템이 충격과 진동 같은 환경적 간섭을 줄여주기 때문입니다. 따라서 안정적이고 신뢰할 수 있는 빔 경로를 확보할 수 있습니다. 광학 테이블 표면에는 광기계 부품을 단단하게 장착할 수 있도록 스레드 구멍이 규칙적인 패턴으로 배열되어 있습니다. 브레드보드(그림 1 참조)는 벤치 플레이트라고도 불리며, 동일한 구멍 패턴이 있는 좀 더 작은 플레이트입니다. 테이블이나 다른 표면에 올려놓을 수 있으므로 셋업 시 배치의 유연성, 모듈식 구성, 심지어 이동성까지 제공합니다.

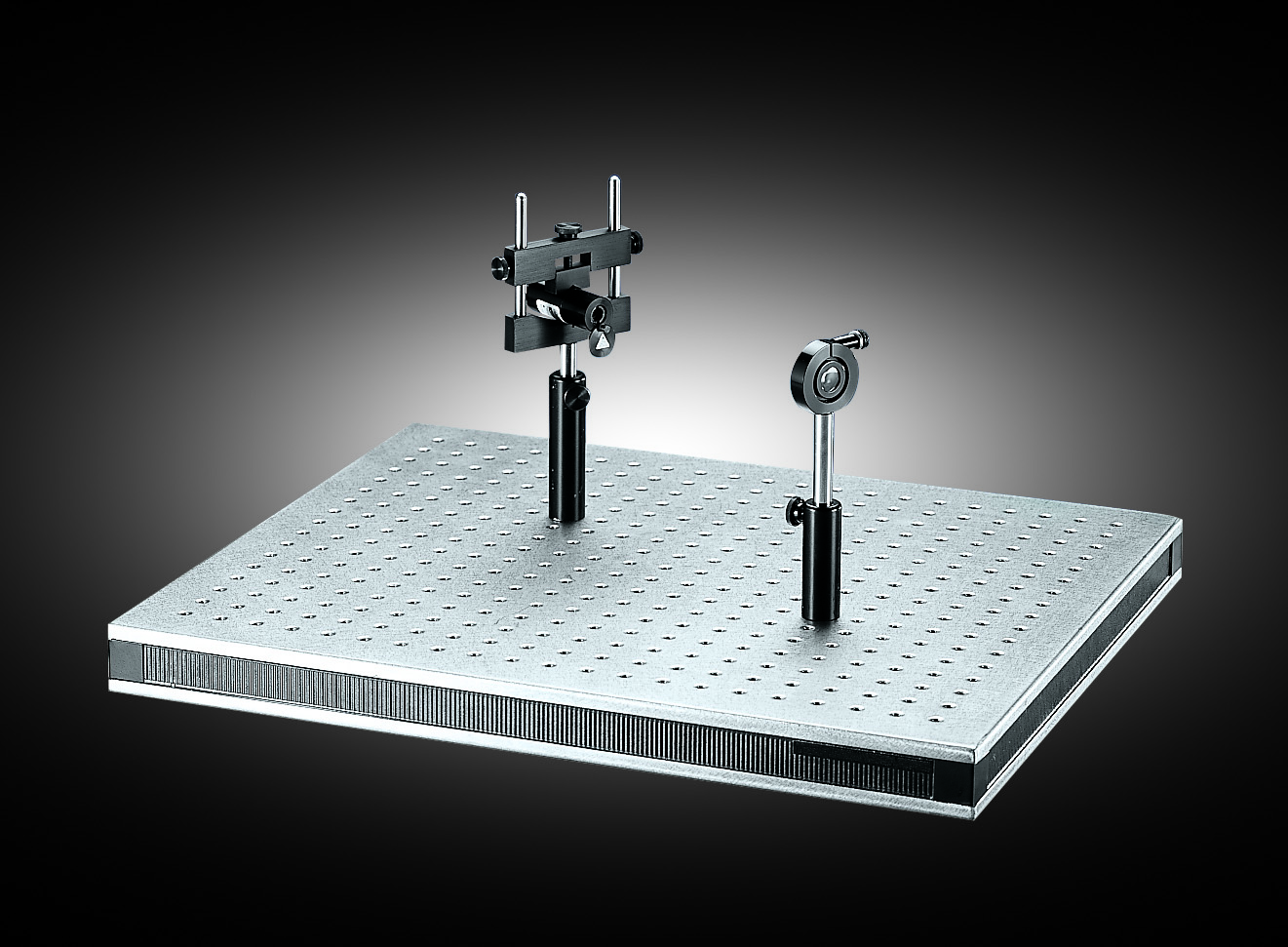

Optical breadboard with two mounts including optics and lasers — **그림 1:** 광학 테이블이나 브레드보드는 광학 실험실 셋업의 기초입니다.

사례 소개: 모든 광기계부품(나사, 포스트, 홀더, 스테이지 등)이 선택한 구멍 패턴과 일치하는지 항상 확인하십시오. 구멍 패턴에는 두 가지 표준이 있습니다. 하나는 1” 그리드에 ¼”-20 스레드가 있는 영국식 패턴이고, 다른 하나는 25mm 그리드에 M6 스레드(6mm)가 있는 미터법 패턴입니다. 영국식 부품과 미터식 부품은 호환되지 않습니다.

광학 포스트 및 포스트 홀더

포스트와 포스트 홀더를 사용하여 광학 부품을 테이블이나 브레드보드에 고정합니다. 그림 2는 이러한 셋업의 예를 보여줍니다.

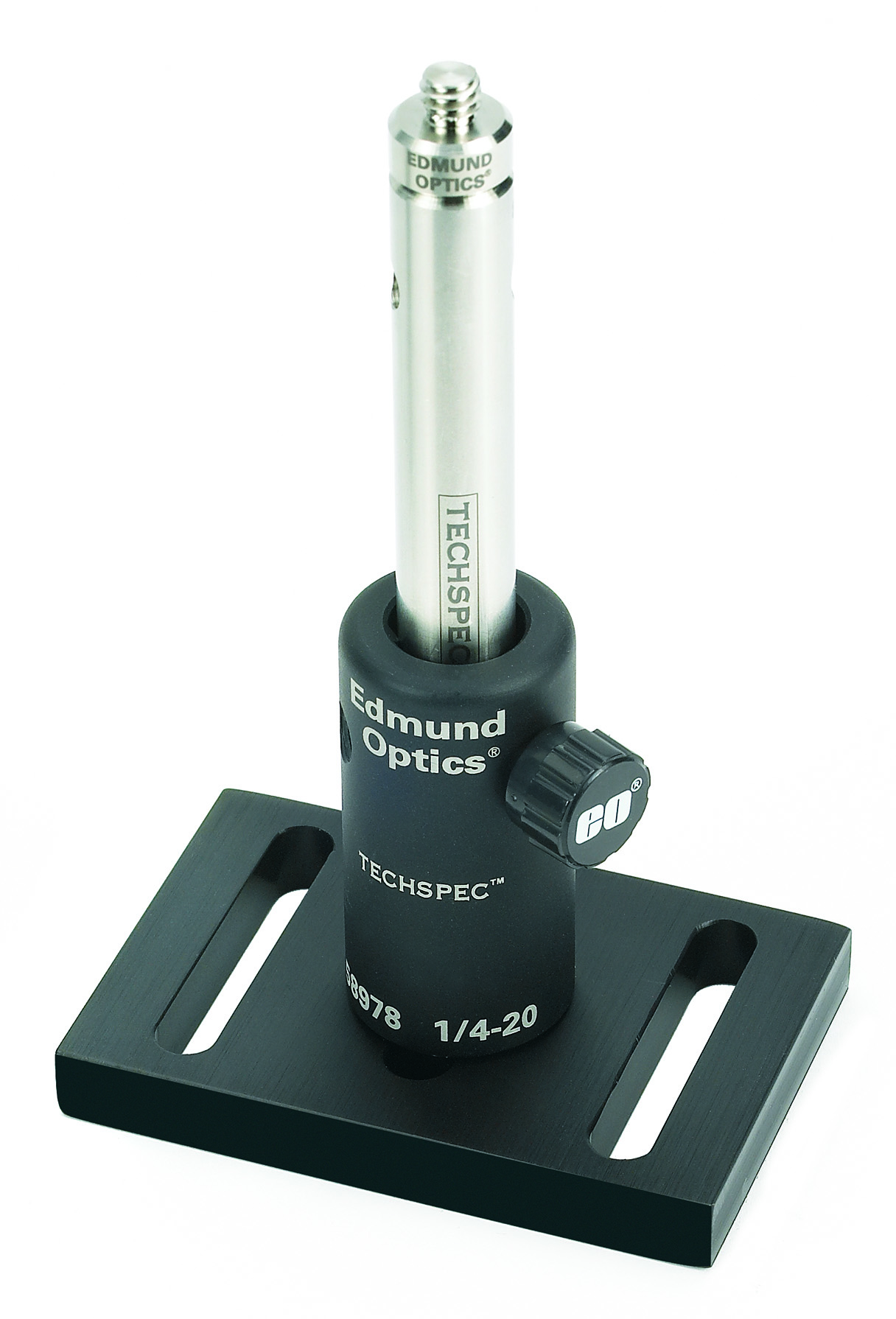

Post holder with post to fasten optical mounts — **그림 2:** 포스트와 포스트 홀더는 모든 실험실 기반 광학 부품의 기초이며 높이 조절이 가능합니다.

포스트는 금속 막대로, 일반적으로 양쪽 끝에 스레드가 있습니다. 수나사 어댑터가 포함되어 있을 수도 있습니다. 포스트의 스레드 타입(¼”-20 또는 M6)은 영국식 또는 미터식 중 어떤 단위를 사용하는지에 따라 다릅니다. 포스트는 다양한 길이로 제공되며, 어댑터를 결합하여 원하는 광학 높이에 맞출 수 있습니다. 포스트는 수나사를 사용하여 테이블에 직접 끼우거나 포스트 홀더에 장착할 수 있습니다. 포스트 홀더를 사용하여 포스트를 안정적으로 고정하고 손쉽게 조정할 수 있습니다. 측면에 있는 손잡이 나사는 포스트를 제자리에 고정합니다. 포스트 홀더 자체는 구멍 패턴에 맞는 나사로 테이블에 고정됩니다. 포스트 홀더에는 두 가지 유형이 있습니다. 정적 포스트 칼라는 3점 접촉 방식으로 포스트를 단단히 고정합니다. 수직 방향으로 조정하려면 포스트를 홀더 안팎으로 움직이고 잠금 나사로 고정합니다. 미세한 수직 조정은 어렵습니다. 조절식(Z축 조절) 포스트 홀더는 방향을 유지하면서 포스트를 수직으로 약간 이동할 수 있게 합니다. 이는 더 큰 Z축 트랜스레이션 스테이지의 컴팩트한 대안이 될 수 있습니다. 포스트 칼라를 사용하여 포스트 높이를 고정하면 높이를 다시 조정하지 않고도 마운트 내에서 포스트를 회전시킬 수 있습니다. 포스트 칼라를 사용하면 동일한 높이 위치에서 마운트를 광경로 안팎으로 빠르게 이동할 수도 있습니다.

사례 소개: 포스트 길이를 선택할 때는 원하는 빔 높이를 신중하게 고려하고 셋업 전체에서 일관된 작업 높이를 맞추세요.

광학 실험실용 선형 작동 부품: 레일 및 캐리어

셋업 시에 정렬된 상태를 유지하면서 부품을 선형적으로 이동해야 할 때는 그림 3에 나온 것과 같은 레일과 캐리어가 사용됩니다.

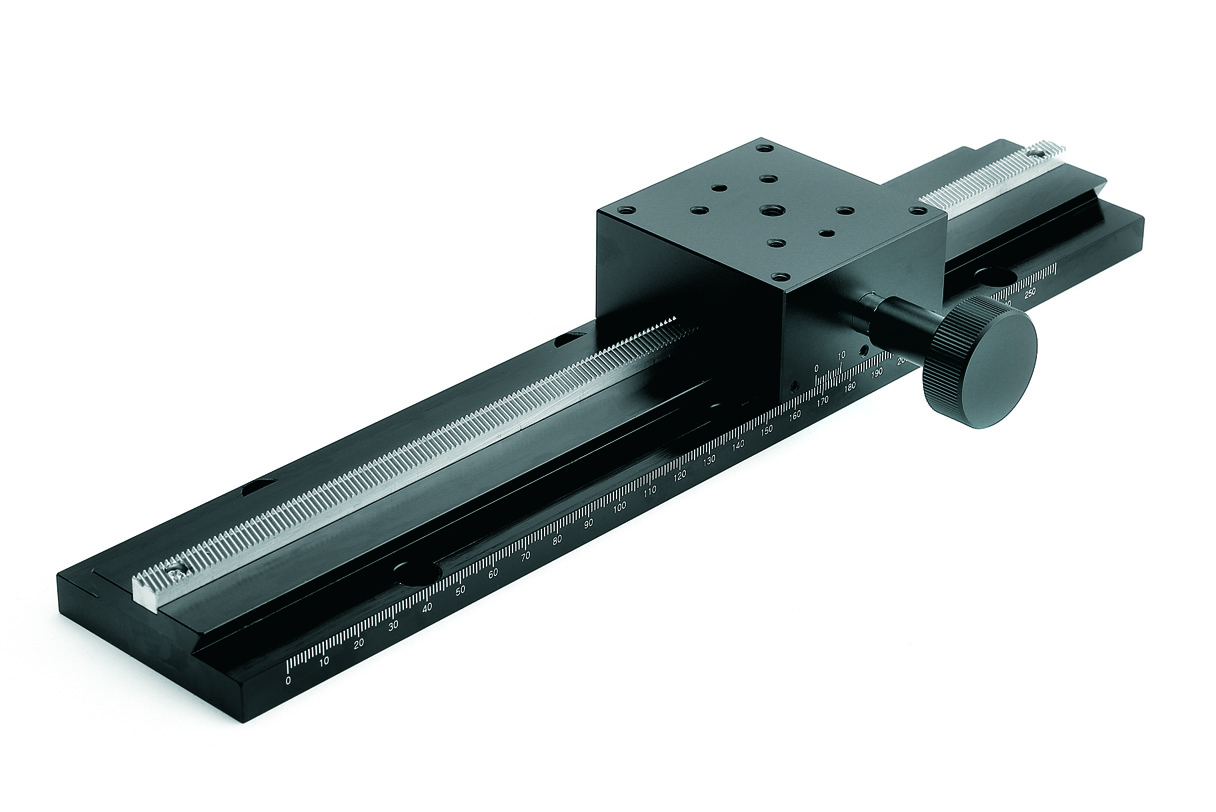

Optical rail with carrier — **그림 3:** 캐리어가 있는 이동 레일은 부품을 점진적으로 재배치해야 하는 광학 실험실 셋업에서 흔히 사용됩니다.

캐리어 위치 조정은 일반적으로 수동 트랜스레이션 스테이지를 사용하여 수동으로 수행됩니다. 레일은 테이블이나 브레드보드에 장착되고, 캐리어는 레일을 따라 이동할 수 있습니다. 대표적인 예로는 캐리어를 레일에 단단히 고정하여 기울어짐이나 흔들림을 방지하는 Dovetail Optical Rail System이 있습니다. 일반적으로 캐리어에는 제자리에 고정하기 위한 잠금 나사가 포함되어 있습니다. 일부 설계에는 레일을 따라 미세하게 이동할 수 있는 노브도 포함되어 있습니다. 레일과 캐리어는 정렬 상태를 유지하면서 광학 부품 그룹을 재배치해야 할 때 특히 유용합니다(예: 간섭계 또는 스캐닝 시스템). 테이블 및 브레드보드를 사용할 때와 마찬가지로 미터식/영국식 단위를 맞춰야 합니다.

광학 정렬을 위한 정밀 스테이지: 이동, 회전, 틸트

미세 정렬 기능을 제공하는 정밀 스테이지를 통해 다양한 광학 어플리케이션에서 정밀한 위치 지정이 가능합니다. 셋업 요구 사항에 따라 수동 트랜스레이션 스테이지와 전동 트랜스레이션 스테이지의 두 가지 조정 옵션 중에서 선택할 수 있습니다. 수동 스테이지는 일반적으로 마이크로미터 나사를 사용하여 정밀한 선형 위치 지정을 가능하게 하는 반면, 전동 스테이지는 PC의 USB 또는 RS-232 포트에 연결하여 소프트웨어를 통해 제어할 수 있습니다.

스테이지는 이동 방향에 따라 크게 세 가지 그룹으로 나뉩니다.

선형 트랜스레이션 스테이지(그림 4 참조)는 부품을 한 축(x, y 또는 z)을 따라 이동시키며, 여러 스테이지를 조합하여 2D 또는 3D 스택을 결합할 수 있습니다. 2D 트랜스레이션 스테이지 및 3D 트랜스레이션 스테이지의 구성에 대한 자세한 내용은 해당 동영상을 참조하세요.
로터리 스테이지는 중심축을 기준으로 각도를 정밀하게 조정할 수 있습니다. 이러한 스테이지는 폴라라이저, 회절 격자 또는 크리스털과 같은 요소에 특히 유용합니다.
틸트 스테이지(고니오미터 스테이지라고도 함)는 광학 부품의 각도를 정밀하게 조정할 수 있습니다. 하나 또는 두 개의 축을 따라 기울기를 정밀하게 제어함으로써 광학 셋업에서 높은 각도 정밀도가 요구되는 미러, 프리즘, 렌즈 및 기타 샘플을 정확하게 정렬할 수 있습니다.

정밀 스테이지를 광학 테이블, 브레드보드 상단 또는 캐리어에 직접 장착하여 더욱 유연하게 사용할 수 있습니다. 포스트, 레일 및 마운트와 조합하면 적응력이 뛰어나고 정밀도가 높은 시스템을 만들 수 있습니다. 자세한 내용은 수동 트랜스레이션 스테이지 선택을 위한 핵심 사양을 설명하는 동영상을 시청하시기 바랍니다.

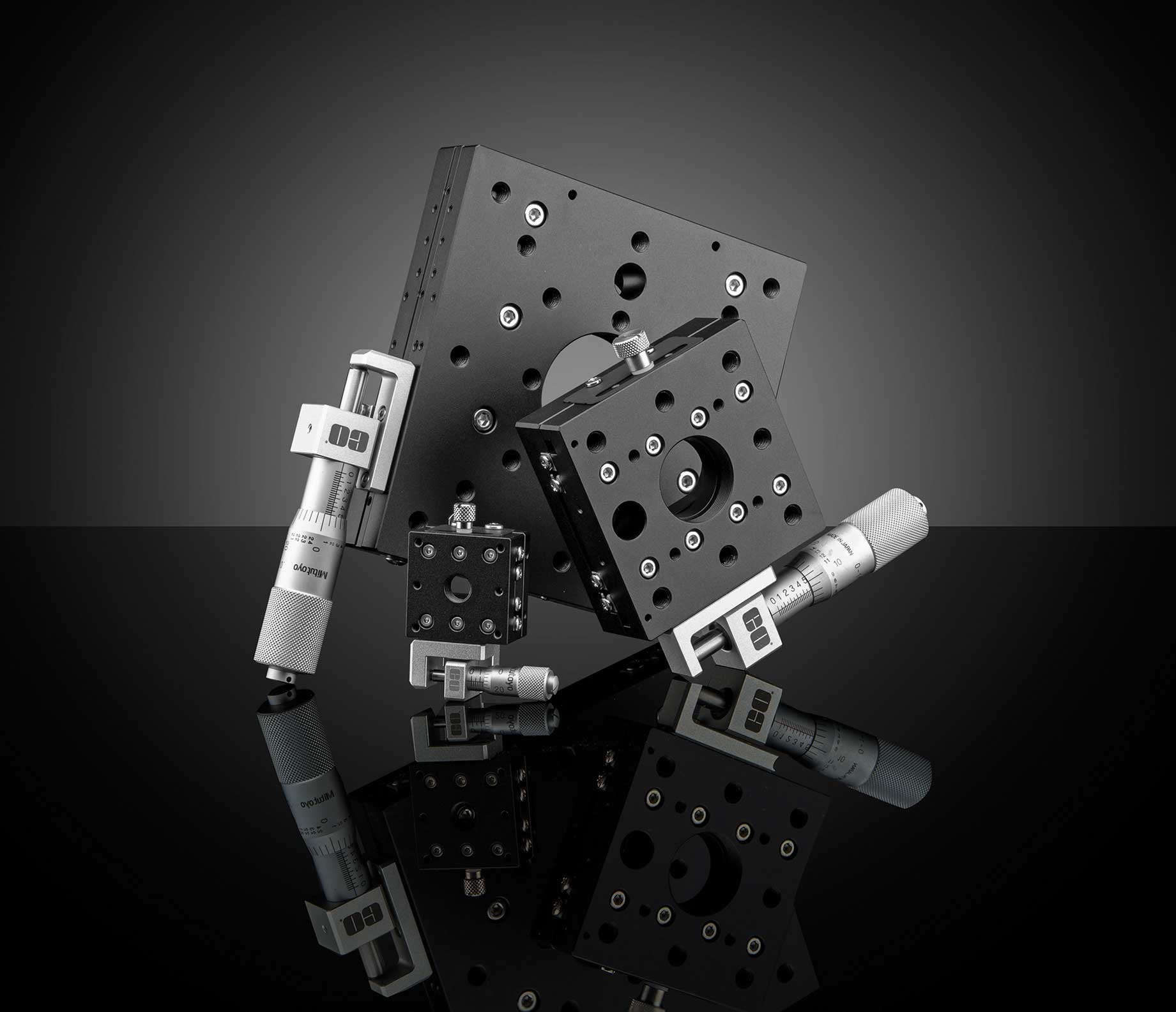

Precision linear stages from Edmund Optics in three different sizes — **그림 4:** 정밀 스테이지를 사용하면 광학 셋업 내에서 부품을 정확하게 배치할 수 있습니다. 여기서는 마이크로미터 나사가 있는 선형 트랜스레이션 스테이지를 예로 보여줍니다.

광학 부품을 안전하게 위치시키기 위한 광학 마운트

지금까지, 광학 부품을 공간에 배치하는 방법에 대해 살펴보았습니다. 기계적 프레임워크 내에 광학 부품을 장착하는 방법도 마찬가지로 중요합니다. 광학 부품은 모양과 크기가 다양하기 때문에 다양한 마운트가 존재합니다. 고정식 마운트는 컴팩트하고 견고하며, 정렬이 중요하지 않은 경우에 적합합니다. 광학 부품은 제자리에 고정되며, 조정하려면 전체 광기계 어셈블리를 움직여야만 합니다. 조절식 마운트는 다양한 직경의 광학 부품을 고정하도록 설계되었습니다. 다양한 종류의 부품을 장착할 수 있지만 정렬하려면 여전히 전체 마운트를 움직여야 합니다. 그림 5에서 볼 수 있듯이 키네마틱 마운트는 조정 나사를 통해 팁/틸트를 정밀하게 제어합니다. 이는 레이저 빔을 유도하기 위해 미러를 신중하게 정렬하는 것과 같은 정밀한 빔 스티어링에 필수적입니다.

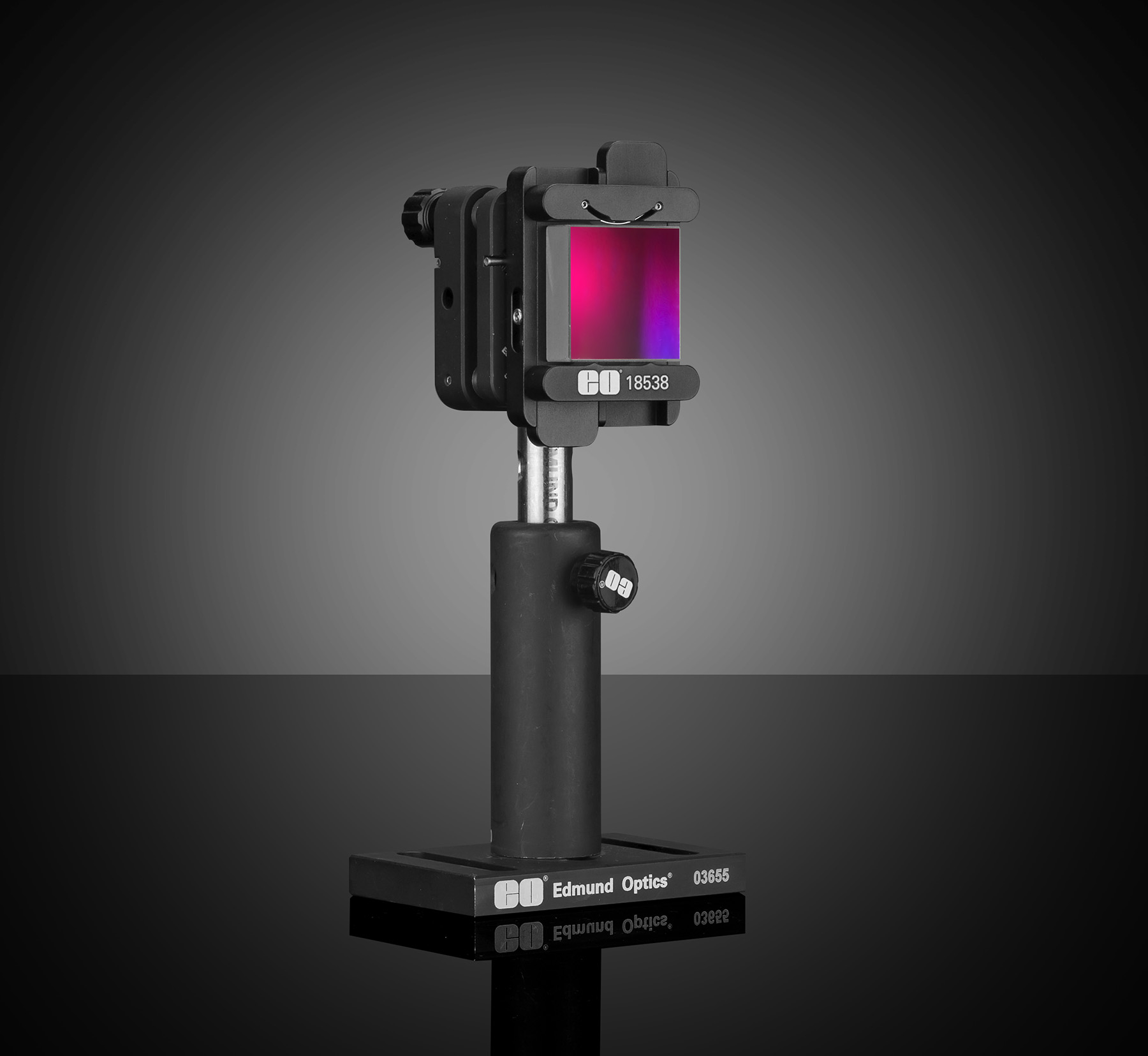

Post holder and post holding optical mount with grating — **그림 5:** 미러, 렌즈, 필터와 같은 대부분의 광학 부품에는 광학 시스템 내에서 고정 및 위치 지정을 위한 마운트가 필요합니다. 여기에 나온 것과 같은 키네마틱 마운트는 광학 부품의 방향을 정밀하게 조정할 수 있습니다.

빔스플리터, 직각 미러, 비축 미러와 같이 보다 특수한 광학 부품을 위한 전용 홀더가 있습니다. 광학 부품에 기계적 스트레스가 가해지지 않도록 항상 적절한 마운트를 사용해야 하며, 자세한 정보는 광학 부품 마운트 선택 시 중요한 개념을 설명하는 동영상에서 확인할 수 있습니다.

사례 소개: 모든 광학 부품을 조심스럽게 다루세요. 장갑이나 렌즈 페이퍼를 사용하고 마운트를 과도하게 조이지 마세요.

단계별 광학 실험실 설치 프로세스

다음 프로세스는 셋업 구축을 위한 체계적인 접근 방식을 제시합니다. 개인적인 선호도나 실험 제약 조건에 맞게 조정할 수 있습니다.

광학 테이블을 제자리에 놓고 수평을 맞춥니다.
브레드보드나 라이저와 같은 기본 부품을 배치합니다.
유연한 선형 위치 조정이 필요하면 레일과 슬라이드를 설치합니다.
포스트와 포스트 홀더를 추가하고, 기본 마운트(예: 미러 또는 렌즈 홀더)를 광학 부품 없이 배치하여 간격이 맞고 제대로 장착되는지 확인합니다.
기계 구조가 확인되었으면 광학 부품을 삽입합니다. 필요한 경우, 포스트 높이를 조절합니다.
마운트에서 팁/틸트를 조정하여 대략적으로 정렬합니다.
권장 토크로 패스너를 잠가 어떤 것도 느슨하거나 과도하게 조여지지 않도록 합니다.
빔 경로가 최적화될 때까지 마이크로미터, 키네마틱 나사, 스테이지를 사용하여 정렬을 미세 조정합니다.

사례 소개: 기계적 저항이나 불안정성이 발생하면, 항상 광학 부품을 먼저 설치하지 않은 상태에서 부품을 테스트하세요. 광학 부품은 섬세하고 고가이므로, 기계적 구조가 원활하게 작동한다는 확신이 들 때에만 통합해야 합니다.

더 자세한 시각적 안내가 필요하면 마이켈슨 간섭계의 실험실 셋업: 조립 및 정렬 가이드를 살펴보세요. 이 가이드는 그림 6에 나온 것과 같이 마이켈슨 간섭계를 설정하기 위한 각각의 단계를 설명합니다.

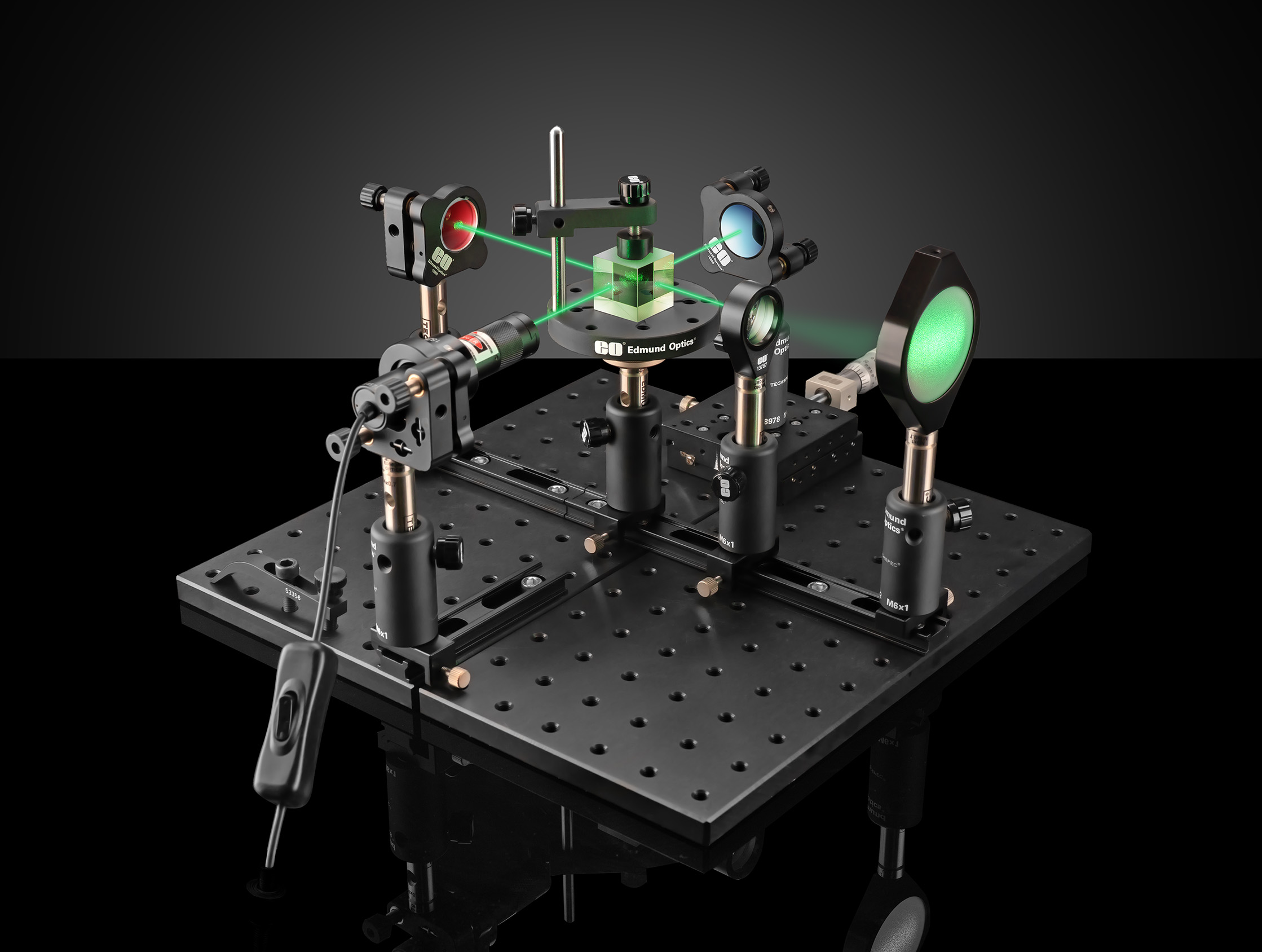

Setup of a functional optical laboratory configuration showing a Michelson interferometer — **그림 6:** 모든 광기계 및 광학 부품을 결합하면 여기에 나온 마이켈슨 간섭계와 같이 기능적인 광학 실험실 구성을 셋업할 수 있습니다.
