서론

Acktar는 UV, VIS, SWIR 및 MWIR 스펙트럼에서 미광 억제 효과를 가진 솔루션을 제공하는 광 흡수 소재 및 코팅 분야의 세계적인 선도 기업입니다.

이 회사에서 제공하는 Black Foil/Direct Coated 광기계부품은 렌즈 하우징, 배플(baffle), IR 센서, UV 센서, 수동 IR 디텍터, 블랙 바디, 라이트 디텍터, UV 흡수체 등과 같은 광 포집 어플리케이션에 적합합니다. 전체 제품 라인업은 여기에서 확인하세요.

광학 및 광자 어플리케이션에서 Acktar 코팅 및 포일은 미광을 선택적으로 억제하고 신호 대 잡음비(S/N)를 크게 향상시키므로 센서에서 가장 선명하고 정확한 판독값과 이미지를 얻을 수 있습니다. 또한, 레이저 손상 임계값(LDT)이 높고 열을 효율적으로 방출할 수 있으므로 산란된 레이저 빔이 사용자나 시스템에 손상을 입히기 전에 차단하는 데 적합합니다.

에드몬드옵틱스 제품 라인업

에드몬드옵틱스는 1” 직경 스티커부터 최대 50m 길이의 롤까지 다양한 크기의 Acktar 포일을 제공합니다. Acktar 포일은 여러 가지 코팅 옵션이 제공되며, Metal Velvet, Lambertian Black, Maxi Black, Spectral Black, Hexa Black 등이 있습니다. 각 코팅 타입은 반사 성능과 최적의 스펙트럼 범위가 서로 다르게 설계되어 있기 때문에 어플리케이션에 맞는 최적의 코팅을 선택할 수 있습니다.

공간 필터링을 위한 광학 핀홀 및 광학 슬릿 같은 Direct Coated 광기계부품, 노이즈 감소를 위한 Hexa-Black 코팅 C-마운트 튜브, 그리고 레이저 시스템에서 빔을 안전하게 제어하기 위한 빔 덤프도 제공합니다.

Acktar 성능 데이터

Acktar의 다양한 블랙 코팅은 시스템 또는 어플리케이션의 설계 파장에 따라 특정 광학 어플리케이션에 더 적합할 수 있습니다.

Graphical representation of figure 1 — **그림 1:** Acktar 블랙 코팅 시 파장 대역에 따른 반구 반사율

어플리케이션에 맞는 최적의 블랙 코팅을 선택할 때는 시스템의 일반적인 입사각과 어플리케이션에 필요한 내마모성을 이해하는 것도 중요합니다. 다양한 유형의 Acktar 블랙 코팅을 비교하는 아래의 표를 참조하시기 바랍니다.

Single shot of metal velvet foil — **그림 2:** Acktar 블랙 포일 타입 비교

Single shot of lambertian black foil — **그림 2:** Acktar 블랙 포일 타입 비교

포일 타입	Metal Velvet™ Extra Diffusive	Lambertian Black™Ultra Diffusive	MaxiBlack™Diffusive Polyimide	Spectral Black™Semi-Specular	Hexa Black™Semi-Specular
기판 소재	알루미늄	스테인리스 스틸	폴리마이드(Kapton)	알루미늄	알루미늄 허니콤
주요 특징	-1%의 반사율	지표각(grazing angle)에서 높은 흡수율	얇은 폴리마이드	세미반사(semi specular) 마감	지표각(grazing angle)에서 매우 높은 흡수율
두께	120µm	100µm	25/50/75µm	130µm	2mm
형상	Diffusive	Highly Diffusive	Diffusive	Specular	Diffusive 3D Structure
대표적인 파장 대역	EUV-FIR	EUV-FIR	UV-MWIR	VIS-MWIR	EUV-FIR
AOI 범위	0-60°	0-80°	0-60°	0-45°	0-88°
일반 AOI 기준 반사율	<1%	<1.5%	<2.5%	<2%	<1.5%
내마모성	낮음	중간-높음	보통	보통	보통 이상
자가접착식 뒷면	표준(접착형) - 비접착형 옵션도 가능
서비스 온도
비접착형: 장시간 (-)196°C - (+)350°C; 단시간 최대 (+)400°C	(-)258°C - (+)250°C
표준(접착형): 장시간 (-)40°C - (+)121°C; 단시간 최대 (+)177°C
Low Outgassing형: 장시간 (-)50°C - (+)150°C; 단시간 최대 (+)260°C

	Metal Velvet™ / Spectral Black™	Commercial Flock Paper	Black Anodized Foil
소재 구성	완전 무기질	유기/섬유	무기질 베이스 + 안료
Ultra High Vacuum	호환 가능	호환 불가 - Outgassing	호환 가능
레이저 손상 임계값(LDT)	매우 높음	낮음	낮음
UV 공차	매우 높음	낮음	낮음
미립자 유/무	Metal Velvet™ - 적음 Spectral Black™ - 없음	있음	없음
열전도율	높음	낮음	낮음
전기전도율	전도성	비전도성	낮음
접착형 기준 작동 온도 [C]	-40 - 180	데이터 없음	최대 150
형광	없음	높음	높음

그림 3: Acktar Metal Velvet & Spectral Black / Flock Paper / Black Anodization의 빛 차단 성능 비교

스펙트럼	WL [NM]
		Metal Velvet™	Spectral Black™	Flock Paper	Anodized Foil
		R [%]	R [%]	R [%]	R [%]
UV	190-405	1	1	사용 불가	사용 불가
VIS	400-780	1	1.5	3.5	5
NIR-SWIR	800-1700	1.2	2	>25	>20
MSWIR	3000-5000	2	3	>15	17
LWIR	8000-11000	4	7	5	5

R[%]은 WL 범위에서 피크 반사값을 나타냅니다.
Black Anodized / Flock은 일반적인 데이터입니다.

그림 4: Acktar 블랙 코팅 시 파장 대역에 따른 반사율

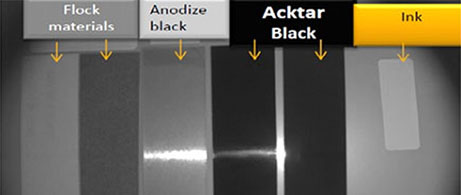

Depiction of figure 5 — **그림 5:** IR 스펙트럼에서의 Acktar 블랙 코팅과 기존 블랙 코팅의 빛 차단 성능 비교

표준 Acktar 포일 및 Direct Coated 광기계부품 전체 제품군을 살펴보세요. 까다로운 어플리케이션의 경우, 맞춤형 크기나 기판에 대한 문의가 가능합니다.
