Name: 8.5mm, f/2.8 Ci Series Fixed Focal Length Lens
Brand: TECHSPEC
SKU: 86-601
Price: KRW 367,700

Iris Option:

Fixed

Length (mm):

33.98

Horizontal Field of View, 1/2" Sensor:

88.3mm - 43.6°

Horizontal Field of View, 2/3" Sensor:

128.6mm - 60.6°

Filter Thread:

M30.5 x 0.50 with required adapter #89-932

Maximum Diameter (mm):

26.5

Weight (g):

Horizontal Field of View, 1/3" Sensor:

64.6mm - 32.6°

Maximum Rear Protrusion (mm):

0.6

Maximum Image Circle (mm):

11.00

Numerical Aperture NA, Object Side:

0.0138

Horizontal Field of View @ Max Sensor Format:

128.6mm - 60.6°

Number of Elements (Groups):

7 (5)

Horizontal Field of View, 1/1.8" Sensor:

101.0mm - 49.2°

Front Thread:

M22.0 x 0.5 (Male)

Horizontal Field of View, 1/2.5" Sensor:

79.2mm - 39.5°

Type:

Fixed Focal Length Lens

Diameter (mm):

26.50

Focal Length FL (mm):

8.50

Primary Magnification PMAG:

0.079

Maximum Sensor Format:

2/3"

Working Distance (mm):

100 - ∞

Mount:

C-Mount

Aperture (f/#):

f/2.8

Coating:

425 - 675nm BBAR

Coating Specification:

425 - 675nm BBAR

Entrance Pupil Position (mm):

8.22

Horizontal Field of View, 1/4" Sensor:

47.8mm - 24.4°

Object Space Principal Plane (mm):

14.08

Image Space Principal Plane (mm):

6.67

Field of View at Max Sensor Format:

Horizontal: 124.9mm - 60.7°
Vertical: 88.9mm - 45°
Diagonal: 169.3mm - 77°

Maximum Distortion (%):

-18.51

Exit Pupil Position (mm):

-12.23

Lens Wavelength Range:

VIS

Storage Temperature (°C):

-20 to +60 For questions regarding operating temperature please contact our support team

Regulatory Compliance

RoHS 2015:

규격준수

REACH 201:

규격준수

Certificate of Conformance:

보기

제품군의 상세 설명

최대 2/3", C-마운트 렌즈
최대 750만 화소, 2.8µm 픽셀 크기의 센서
당사 C Series Lens의 Instrumentation (Ci) 버전으로서 간소화된 기계적 설계 및 고정 조리개가 특징
초점 거리: 3.5 - 50mm
강건설계(Cr) 버전 보유

TECHSPEC® Ci Series Fixed Focal Length Lenses는 당사 제품인 C Series Fixed Focal Length Lenses를 간소화한 버전입니다. 이 렌즈는 C Series Fixed Focal Length Lenses와 마찬가지로 렌즈간의 변화(lens-to-lens variation)가 적고 BBAR(광대역 무반사) 코팅을 특징으로 하면서도 더욱 가벼워진 무게와 컴팩트한 크기를 자랑합니다. 또한 조절 가능한 잠금식 포커싱 기능을 가지고 있어 기기 결합 시 최상의 초점을 맺는 위치를 설정하고 잠글 수 있습니다. Ci Series는 해상도, 광처리량, 심도(DOF)의 유연성을 극대화하기 위해 다양한 구경 옵션을 제공합니다. 이 렌즈는 공장 출고검사 및 자동화부터 실험용 바이오메디컬 기기에 이르기까지 대량 통합 용도를 위해 특수 설계가 되었습니다.

에드몬드 옵틱스는 특정 용도를 대상으로 한 6가지 맞춤 제작 광기계 솔루션과 고성능 광학 설계 제품군(C Series)을 개발하였습니다. 이 렌즈의 하위 제품군은 고객의 어플리케이션 요건 충족을 위해 C 시리즈 렌즈와 동일한 광학을 사용하여 똑같은 성능의 각종 광기계 솔루션을 제공합니다.

C Series: 캠 포커스 잠금 및 조리개 조절 기능 보유, 조절 능력이 가장 뛰어난 버전이자 일반적으로 품질이 높은 머신 비전 렌즈. VIS-NIR Broadband Anti-Reflection (BBAR) 코팅 적용 가능.
Ci Series: 콤팩트 하우징에 고정 구경이 장착된 단순 메커니즘. 산업 등급의 강건설계가 적용되어 크기와 비용이 줄어들고 잠금식 초점 제공.
Cr Series: 모든 광학 요소가 제자리에 고정 처리되는 안정성 등급의 강건설계 적용. 잠금식 C-clamp focus ring을 보유하여 픽셀의 이동이 줄고 초점의 안정성이 향상됨.
Cx Series: 모듈식의 유연한 메커니즘이 적용되어 렌즈의 분리가 가능해 liquid lens, 구경 등의 액세서리 결합이 용이함.
Liquid Lens Cx Series: Liquid lens가 내장되어 신속한 오토포커스 기능 제공.
Cw Series: 방수 기능, IEC 방수방진 등급인 IPX7 및 IPX9K를 충족하도록 설계.

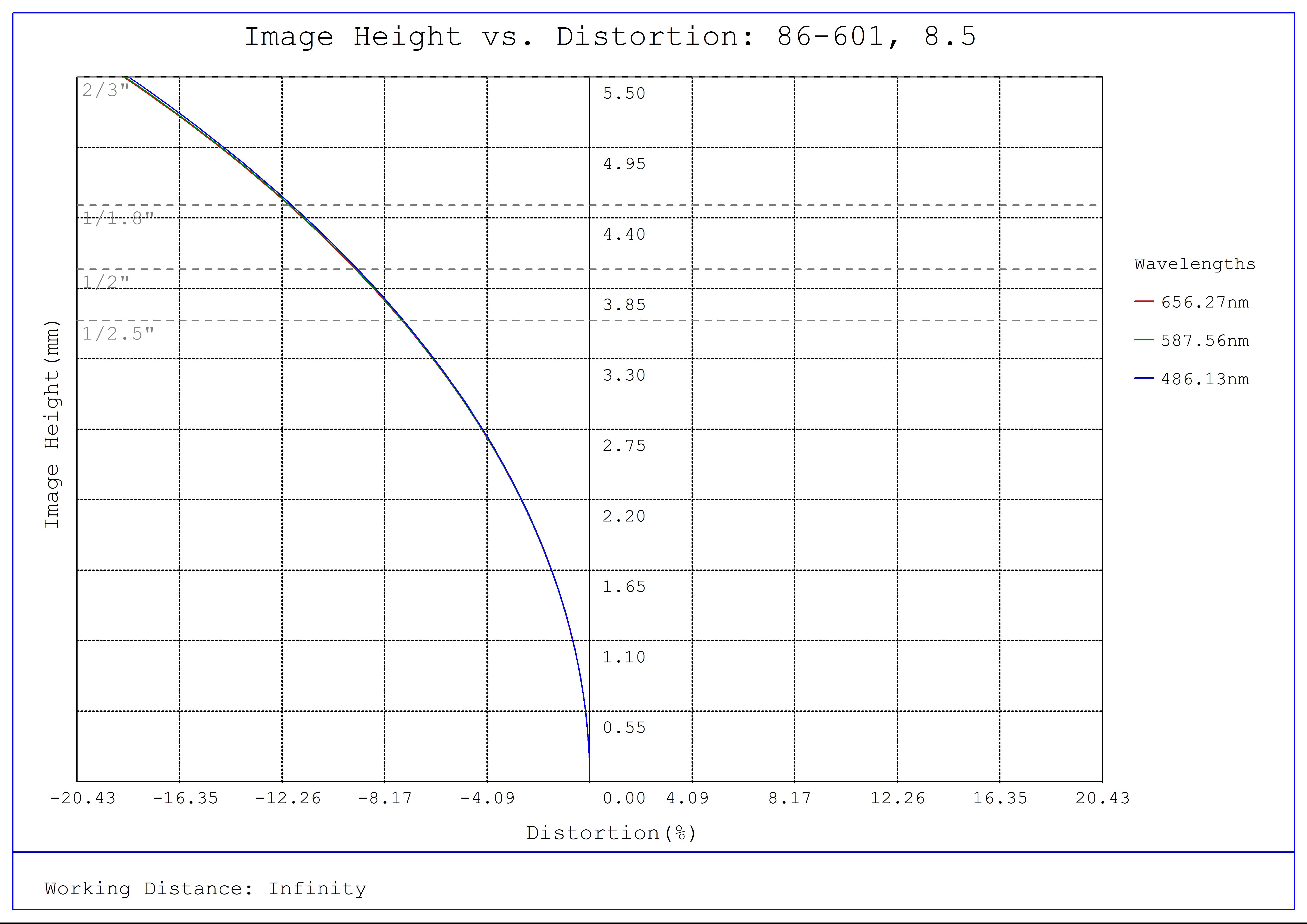

#86-601, 8.5mm, f/2.8 Ci Series Fixed Focal Length Lens, Distortion Plot

#86-601, 8.5mm, f/2.8 Ci Series Fixed Focal Length Lens, Relative Illumination Plot

#86-601, 8.5mm, f/2.8 Ci Series Fixed Focal Length Lens, Working Distance versus Field of View Plot

#86-601, 8.5mm, f/2.8 Ci Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 500mm Working Distance, f2.8

#86-601, 8.5mm, f/2.8 Ci Series Fixed Focal Length Lens, Depth of Field Plot, 500mm Working Distance, f2.8

#86-601, 8.5mm, f/2.8 Ci Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f2.8

#86-601, 8.5mm, f/2.8 Ci Series Fixed Focal Length Lens, Depth of Field Plot, 1000mm Working Distance, f2.8

Dimensions
Focal Length	A	B	C	D
6mm	M34.0 x 0.5	47.8mm	34mm	1.17mm
12mm	M22.0 x 0.75	29.0mm	22mm	0.96mm
16mm	M22.0 x 0.75	40.8mm	22mm	1.09mm
25mm	M22.0 x 0.75	29.9mm	22mm	1.33mm
35mm	M25.5 x 0.5	41mm	22.5mm	3.82mm
50mm	M30.5 x 0.5	49.5mm	30.5mm	2.06mm
