1:1 with 35mm and 35mm EFL Achromats, NIR Achromatic Pair

Name: 1:1 with 35mm and 35mm EFL Achromats, NIR Achromatic Pair
Brand: TECHSPEC
SKU: 47-293
Price: KRW 365,959 KRW

TECHSPEC Mounted Near-IR (NIR) Achromatic Lens Pairs

재고 번호 #47-293 3개 보유

- +

KRW 365,959

가격(부가세 별도)
수량 1-5	KRW 365,959 개당
수량 6-25	KRW 292,726 개당
수량 26-49	KRW 283,765 개당
더 필요하신가요?	견적 요청

+ 저장 목록에 추가하기
Create an account or log in to access saved list

제품 비교하기

제품 정보 다운로드

제품사양

General

Type:

Relay Lens

Physical & Mechanical Properties

Clear Aperture CA (mm):

22.0

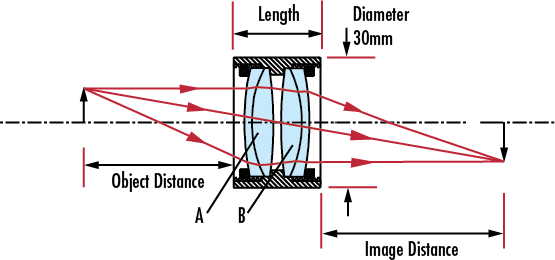

Center Air Spacing (mm):

1.38

Housing Diameter (mm):

30.0 +0.0/-0.10

Housing Length (mm):

34.00 ±0.2

Image Distance (mm):

25.00

Construction:

Achromat Pair in Anodized Aluminum Housing

Optical Properties

N-LAK22 / N-SF6 / N-LAK22 / N-SF6

Surface Quality:

40-20

Working f/#:

f/1.55

Coating:

NIR II (750-1550nm)

Coating Specification:

R_abs ≤1.5% @ 750 - 800nm
R_abs ≤1.0% @ 800 - 1550nm
R_avg ≤0.7% @ 750 - 1550nm

Effective Focal Length EFL A (mm):

35.00

Effective Focal Length EFL B (mm):

35.00

Magnification:

1:1

Object Distance (mm):

25.00

Wavelength Range (nm):

750 - 1550

Regulatory Compliance

Certificate of Conformance:

보기

제품설명

NIR 용도로 설계된 30mm 직경의 패키지
다양한 배율에 최적화
OEM 용도 결합에 적합
750-1550nm 구간을 위해 NIR II 코팅 처리

15.0mm 및 30.0mm Mounted Achromatic Pairs를 당사의 TECHSPECTECHSPEC® achromats에 결합하면 릴레이 및 투사 용도에 널리 사용되는 구성으로 전환할 수 있습니다. 슬림 라인 알루미늄 하우징에 장착된 각각의 pair는 다양한 OEM 용도에 바로 사용할 수 있어 느슨해진 광학을 재정비할 필요가 없습니다. 모든 렌즈는 최적의 성능을 발휘하는 방향으로 배치가 됩니다. f/#가 낮은 pair는 성능 요건에 따라 이미징 용도에 적합하지 않을 수 있습니다. Cylinder lens는 라인 또는 시트 형태의 빛을 생성하기 위해 빈 배럴에 장착될 수 있습니다.
