가우시안 빔 계산기

기술 도구 전체 보기

Axial Distance, $ z  \left[ \text{mm} \right] $:
Beam Waist, $ \omega_0  \left[ \text{mm} \right] $:
Wavelength, $ \lambda [ \large{\unicode[computer modern]{x03BC}} \text{m} ] $:

Half Beam Diameter, $ \omega \! \left( z \right) \left[ \text{mm} \right] $: --

Radius of Curvature, $ R \! \left( z \right) \left[ \text{mm} \right] $: --

Rayleigh Range, $ Z_R  \left[ \text{mm} \right] $: --

Rayleigh Half Diameter, $ \omega_R \left[ \text{mm} \right] $: --

Half Angle Divergence, $ \theta \left[ \text{mrad} \right] $: --

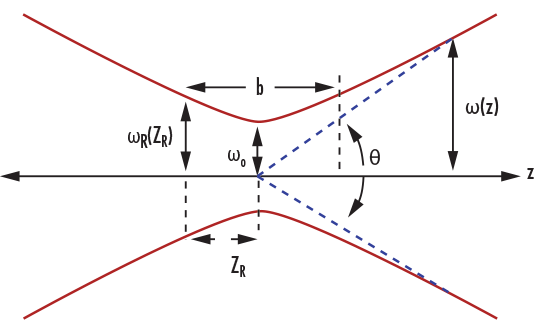

가우시안 빔 계산기

$$ z_R = \frac{\pi \omega_0 ^2}{\lambda} $$

$$ \omega \! \left( z \right) = \omega_0 \sqrt{1 + \left( \frac{z}{z_R} \right) ^2} $$

$$ Z_R = \frac{b}{2} $$

$$ \omega_R = \omega \! \left( Z_R \right) = \sqrt{2} \cdot \omega_0 $$

$$ R \! \left( z \right) = z \left[ 1 + \left( \frac{z_R}{z} \right)^2 \right] $$

$$ \theta = \frac{\lambda}{\pi \, \omega_0} $$
$$ \lambda $$ Wavelength
$$ Z_R $$ Rayleigh Range
$$ z $$ Axial Distance
$$ \omega \! \left( z \right) $$ Half Beam Diameter
$$ \omega_0 $$ Beam Waist
$$ b $$ Confocal Parameter
$$ \omega_R $$ Rayleigh Half Diameter
$$ R \! \left( z \right) $$ Radius of Curvature
$$ \theta $$ Half Angle Divergence
참고:
  • 숫자 서식은 유럽 표준이 아닌 미국 표준을 사용하세요(예: '2.5'의 경우 '2,5'가 아닌 '2.5'로 입력).
  • 1,000,000을 초래하는 결과 값은 무한대로 반올림됩니다.

설명

간단한 기하학적 파라미터를 사용하여 가우시안 빔의 전파를 수학적으로 모델링합니다. 이 계산기는 1차 근사법을 사용하며 자유 공간 어플리케이션에서 빔의 스폿 크기를 결정하기 위해 TEM00 모드라고 가정합니다. 단, 결과 값은 빔의 품질과 어플리케이션 요건에 따라 달라질 수 있습니다.

관련 자료 및 제품

 어플리케이션 노트

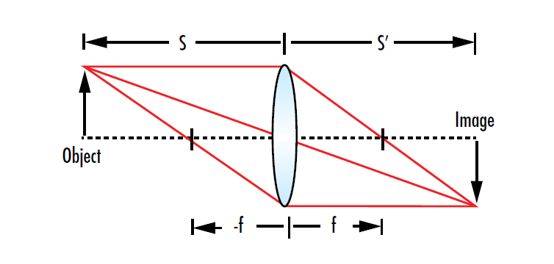

가우시안 빔의 전파
