TECHSPEC^® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

25mm Dia. x 3mm Thick, 8-12μm AR Coated, Ge Window

Name: 25mm Dia. x 3mm Thick, 8-12μm AR Coated, Ge Window
Brand: TECHSPEC
SKU: 47-687
Price: KRW 529,300

Germanium (Ge) Windows

재고 #47-687 기타 코팅 옵션

- +

KRW 529,300

수량 1-10
KRW 529,300

수량 11+
KRW 476,300

수량 가격
견적 요청

+ 저장 목록에 추가하기

제품 비교하기

Get Product Downloads

Bevel:

Protective as needed

Clear Aperture (%):

90.00

Clear Aperture CA (mm):

22.50

Diameter (mm):

25.00 +0.0/-0.1

Thickness (mm):

3.00 ±0.1

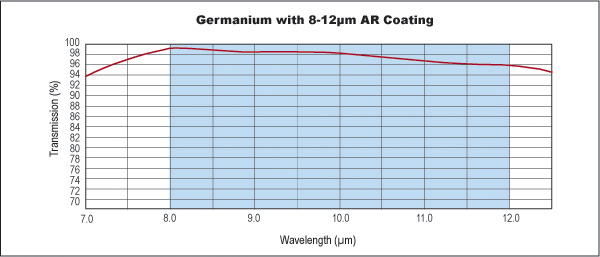

Coating:

BBAR (8000-12000nm)

Coating Specification:

R_avg <3.0% @ 8 - 12μm

Coefficient of Thermal Expansion CTE (10^-6/°C):

6.1

Density (g/cm³):

5.33

Edges:

Fine Ground

Index of Refraction n_d:

4.002 @ 11µm

Knoop Hardness (kg/mm²):

780

Parallelism (arcmin):

<1

Poisson's Ratio:

0.28

Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More

Germanium (Ge)

Surface Flatness (P-V):

λ/10 @ 10.6μm

Surface Quality:

60-40

Type:

Protective Window

Wavelength Range (nm):

8000 - 12000

Young's Modulus (GPa):

102.7

Type of Window:

Crystal

Regulatory Compliance

RoHS 2015:

규격준수

Certificate of Conformance:

보기

Reach 233:

규격준수

제품군의 상세 설명

비코팅 또는 다양한 IR 범위를 위해 설계된 AR 코팅
저분산으로 색수차 최소화
견고한 광학 부품을 필요로 하는 용도에 적합
DLC Coated Germanium Windows 또한 이용 가능

TECHSPEC® Germanium (Ge) Windows는 가장 최신의 3가지 AR 코팅 옵션 이용 가능: mid-infrared 용도를 위한 3 - 5μm, 광대역 멀티 스펙트럼 용도를 위한 3 - 12μm, 또는 thermal imaging을 위한 8 - 12μm. 게르마늄 윈도우의 굴절률이 높은 관계로(2 - 14μm 대역에서 대략 4.0) 관심 대역에서의 충분한 투과율을 확보하려면 AR 코팅은 필수입니다. 게르마늄은 열폭주(thermal runaway) 현상이 나타날 수 있는데 이는 온도가 상승하면 투과율이 낮아짐을 의미합니다. 이로 인해 이 게르마늄 윈도우는 100°C 미만에서 사용해야 합니다. 무게에 민감한 시스템용으로 설계할 때는 게르마늄의 고밀도(5.33 g/cm³)를 고려해야 합니다. 게르마늄의 Knoop 경도(780)는 플루오르화 마그네슘이 갖는 경도의 거의 두 배로서 튼튼한 광학 부품이 필요한 적외선 용도로 이상적입니다.
